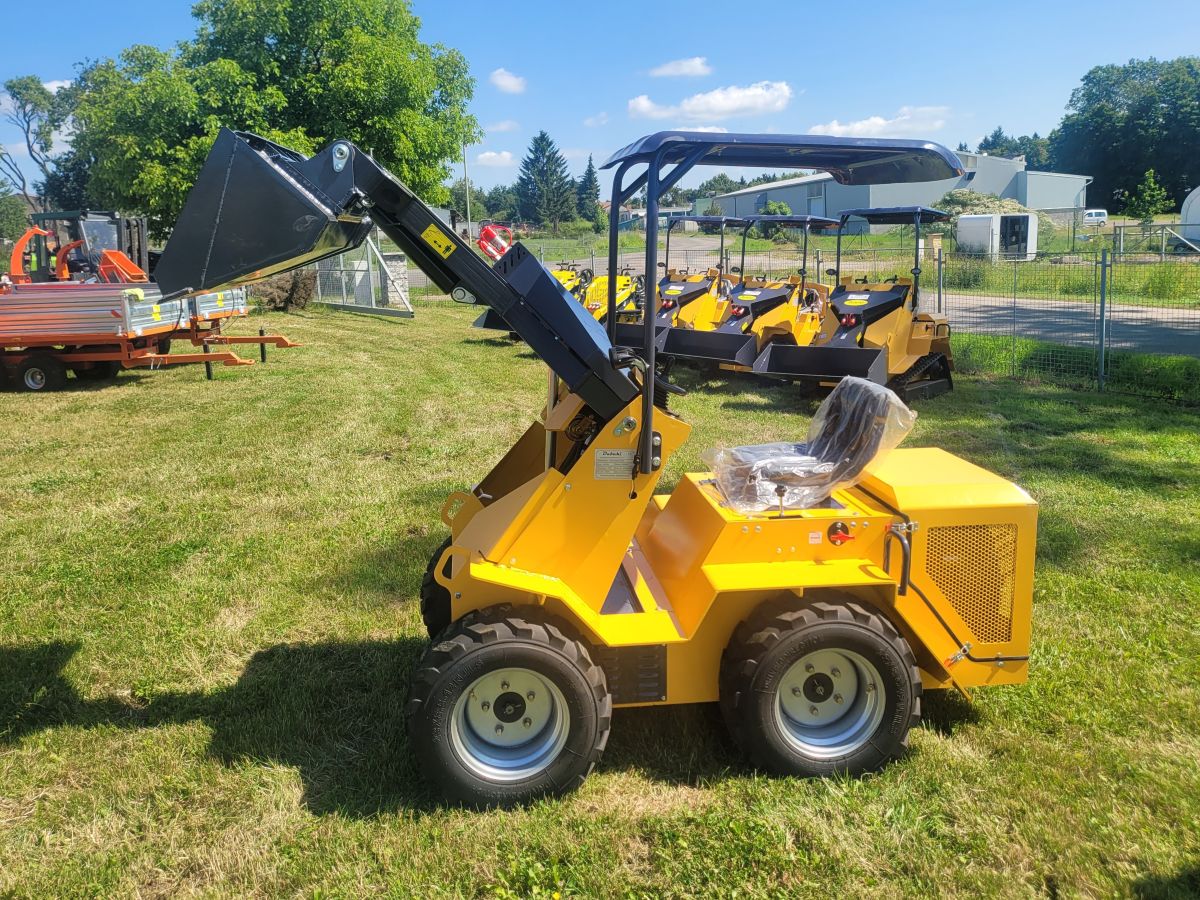

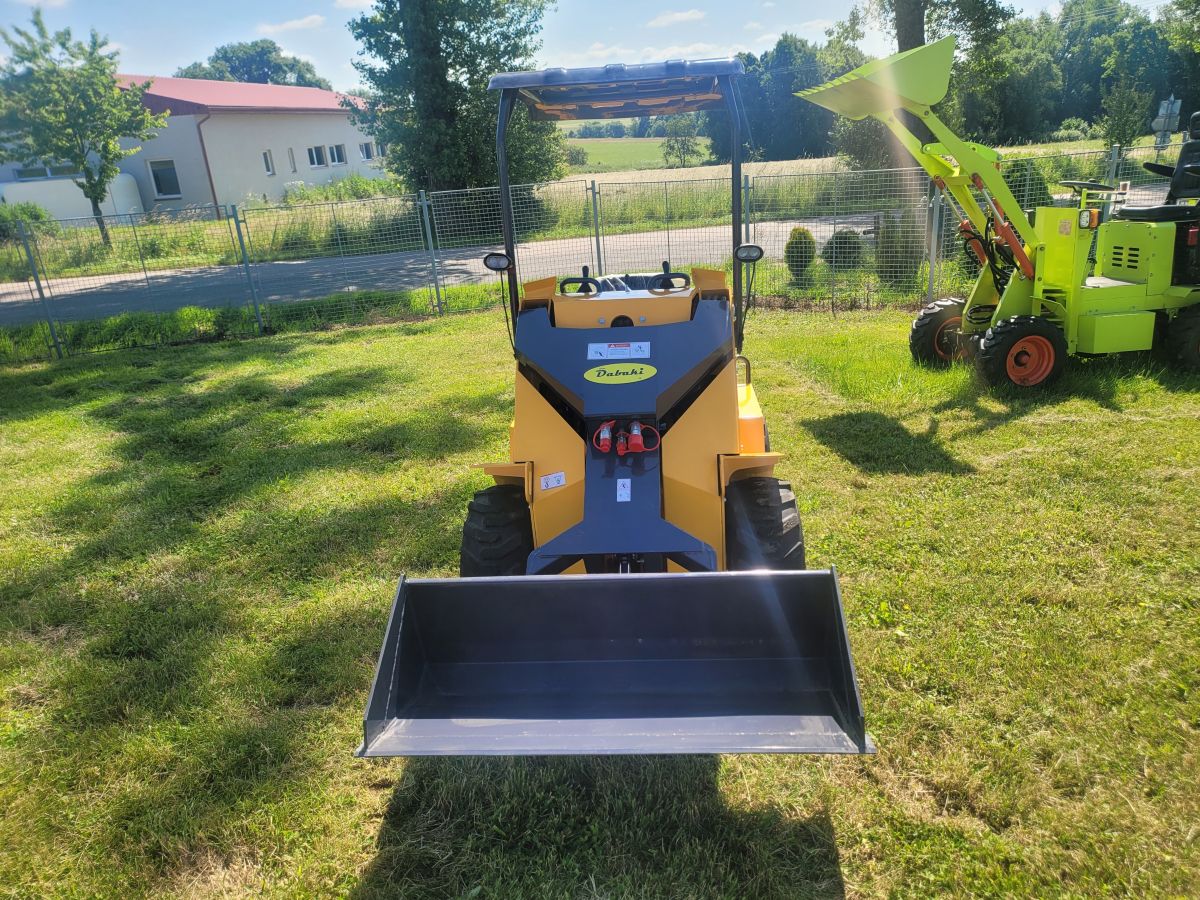

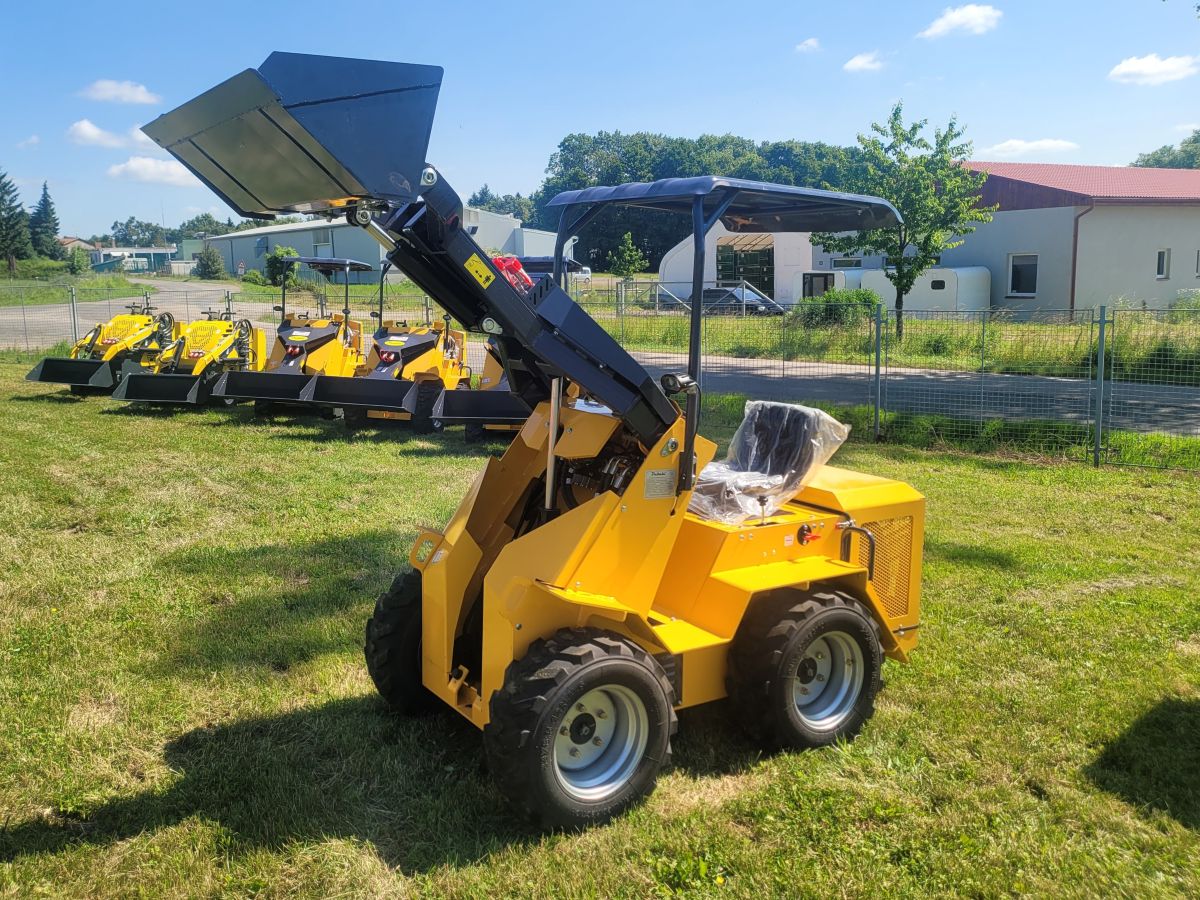

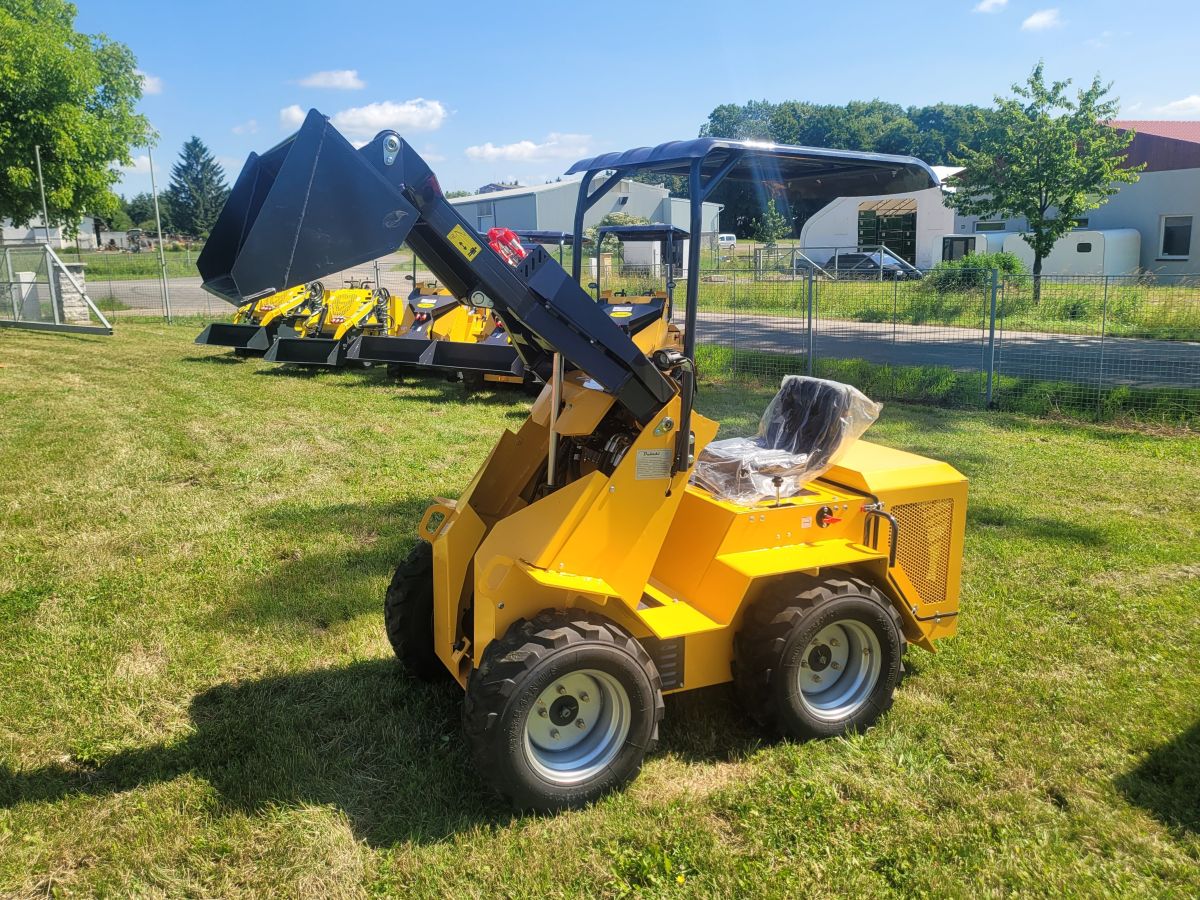

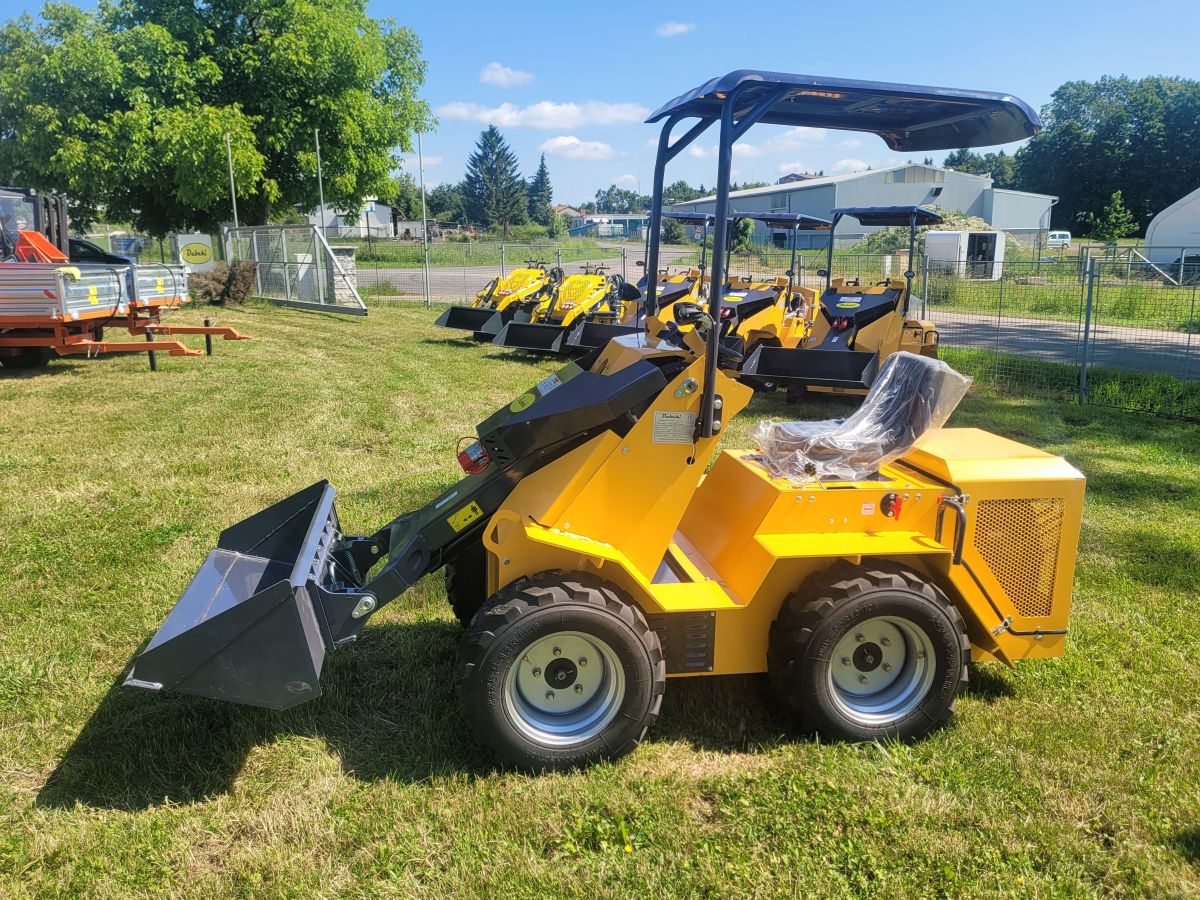

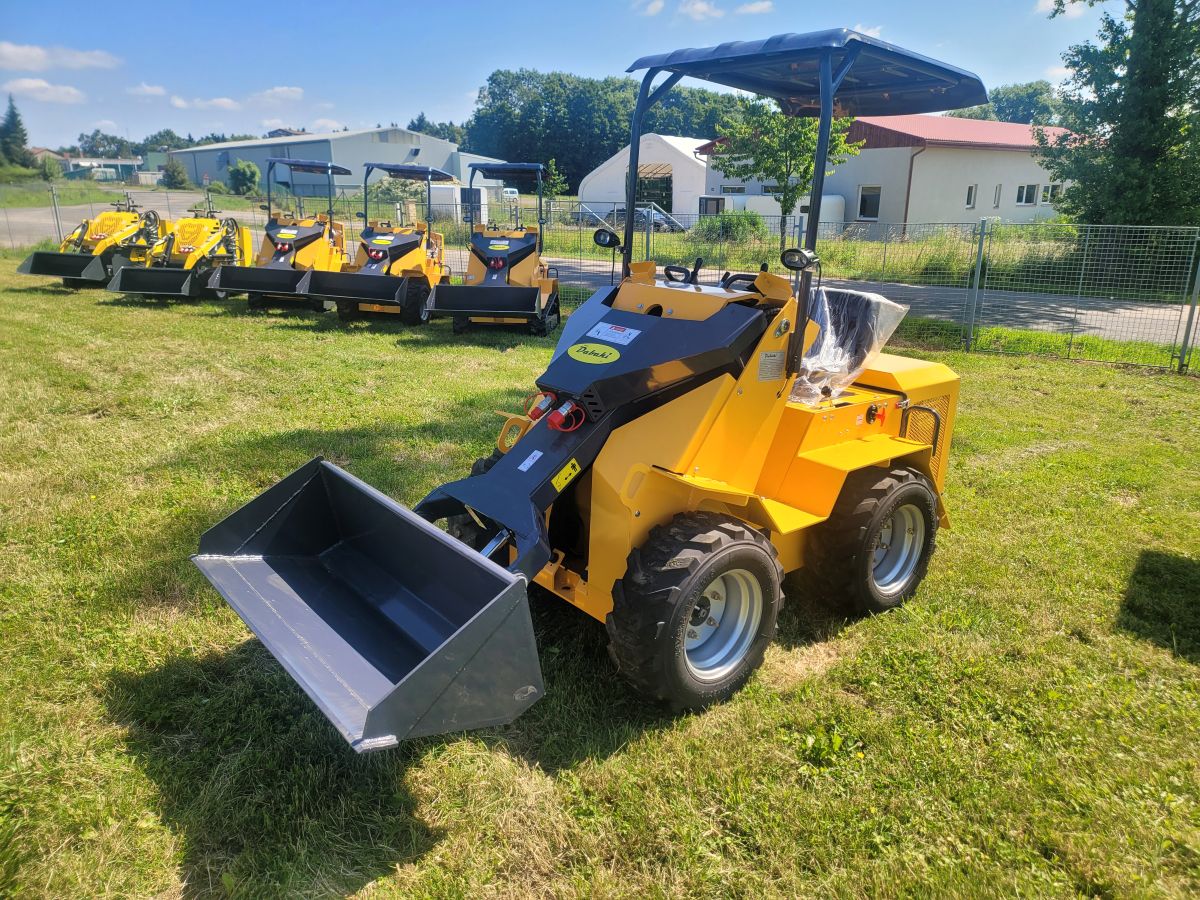

Čelní smykové nakladače Dabaki HTHY 550 jsou samostatné stroje určený k nakládce sypkých stavebních hmot, rovnacím zemním pracím, .. Uplatnění ale najdou i v chovatelství a živočišné výrobě – manipulace s krmivy, hrnutí a nakládky hnoje, .. Jedná se o univerzální stroje s velkým výběrem adaptérů a příslušenství.
Oproti stupačkovým, smykovým nakladačům Dabaki SN 380 jsou nakladače Dabaki HTHY 550 podstatně robustnější konstrukce. Rozměry nakladače jsou se zvětšily, ale podstatně se zvýšila i manipulační nosnost.
Smykové nakladače Dabaki HTHY 550 jesou vyráběny ve dvou základnícj verzích – pásový – kolový. Světlá výška je obou verzí stejná – cca 18 cm. Nástavba je u obou typů shodná, smykové nakladače se liší pouze v podvozku a počtu pojezdových hydromotorů.
Jaké jsou hlavní rozdíly mezi pásovým a kolovým smykovým nakladačem?
Obě verze mají svoje výhody a nevýhody. Důležité je, na jakém povrchu budete nakladač převážně používat. Do měkkého, kluzkého terénu je vhodnější pásová verze. Pojezdové pásy lépe rozloží hmotnost stroje a tím se zvýší průchodnost terénem. Kolový podvozek je vhodnější na tvrdší povrchy. Všechny čtyři kola jsou poháněna – čtyřmi hydromotory. Kolový podvozek je schopen pracovat i v těžším terénu. Na tvrdém podloží je otáčení na místě snadnější. Pneumatiky také lépe tlumí nárazy a jízda je “měkčí” a komfortnější.

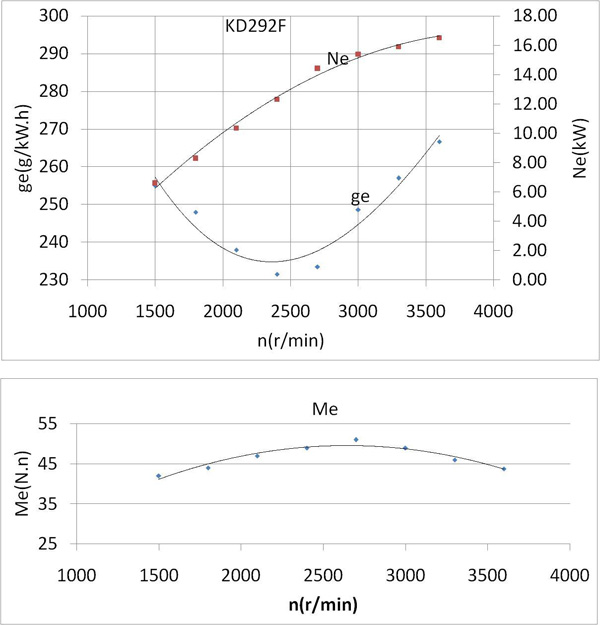

Smykem řízené nakladače Dabaki HTHY 550 jsou poháněny 2- válcový, vzduchem chlazeným, dieselovým motorem KOOP 292F. Tyto spolehlivé a osvědčené motory mají dostatečný, až předimenzovaný výkon – 17 KW pro pohon nakladače.
Je dieselový motor pro smykové nakladače vhodnější, než benzínový motor?
I u smykových nakladačů platí všeobecně známé výhody a nevýhody dieselových a benzínových motorů. My jsme pro naše smykové nakladače zvolili dieselový motor pro jeho úspornější provoz, vyšší životnost a hlavně vyšší kroutící moment. Dieselový motor spolehlivě pracuje i při nižších otáčkách a není nutné rychle reagovat ovladačem plynu při potřebě zvýšení výkonu motoru.
Pohon podvozku i hydraulických pístnic nástavby zajišťuje zdvojené hydraulické čerpadlo nasazené přes antivibrační spojku přímo na vývodovou hřídel motoru. Samostatný, uzavřený hydraulický okruh se skládá z nádrže hydraulického oleje s integrovaným filtrem, zdvojeného hydraulického čerpadla, hydromotorů pojezdu (kolová verze – čtyři hydromotory, pásová verze – dva hydromotory) hydraulický rozvaděč, soustava hydraulických hadic, hydraulické pístnice. Přídavný hydraulický okruh pro pohon adaptérů a příslušenství má dvě rychlospojky (jeden hydraulický okruh) a rychlospojku pro volný průtok oleje do nádrže. Hydraulické čerpadlo pojezdu má dostatečný průtok oleje pro pohon nakladače rychlostí do cca 4 – 6 km/hod. (Kolová verze nakladače je o málo rychlejší.) Hydraulické čerpadlo pro nástavbu je schopno vytvořit vyšší provozní tlak, než jsou konstrukční možnosti smykového nakladače. Právě konstrukční hmotnost nakladače, umístění těžiště břemene, ale i hmotnost obsluhy jsou omezující prvky nosnosti nakladače. Výrobcem udávaná hodnota nosnosti nakladače je tedy více teoretická, než praktická.
Jaká je faktická nosnost smykového nakladače?
Výrobce uvádí nostnost smykového nakladače Dabaki HTHY 550 – 500 kg. My jsme testovali nakladače zvedáním břemene přes závěsnou váhu. Pokud jsme břemeno zavěsili těsně za držák adaptérů, na konec zvedacího výložníku – naměřili jsme přes 500 kg. Hydraulika nakladače má ještě sílu, ale začne se zvedat zadní část nakladače. Cca v prostředku paletizačích vidlí jsme naměřili nosnost cca 350 kg, na konci paletizačních vidlí jsme navážili cca 280 kg.
Pokud tedy používáte nakladač v agregaci se standardní lžící – nakladač je stabilní i při úplném naložení lžíce těžkým materiálem. (Písek, zemina, kamenná drť, ..)
Co se výrobci opravdu podařilo je technoligické řešení systém rychloupínání lžíce a ostatních adaptérů. Výměna jednotlivých adaptérů je snadná a rychlá. Není třeba složitě čepovat adaptéry, vše proběhne hladce a jednoduše. Rameny přizvednete adaptér a otočíte zajištění čepů. Po krátkém odzkoušení je možno vyměnit adaptér během několika vteřin.

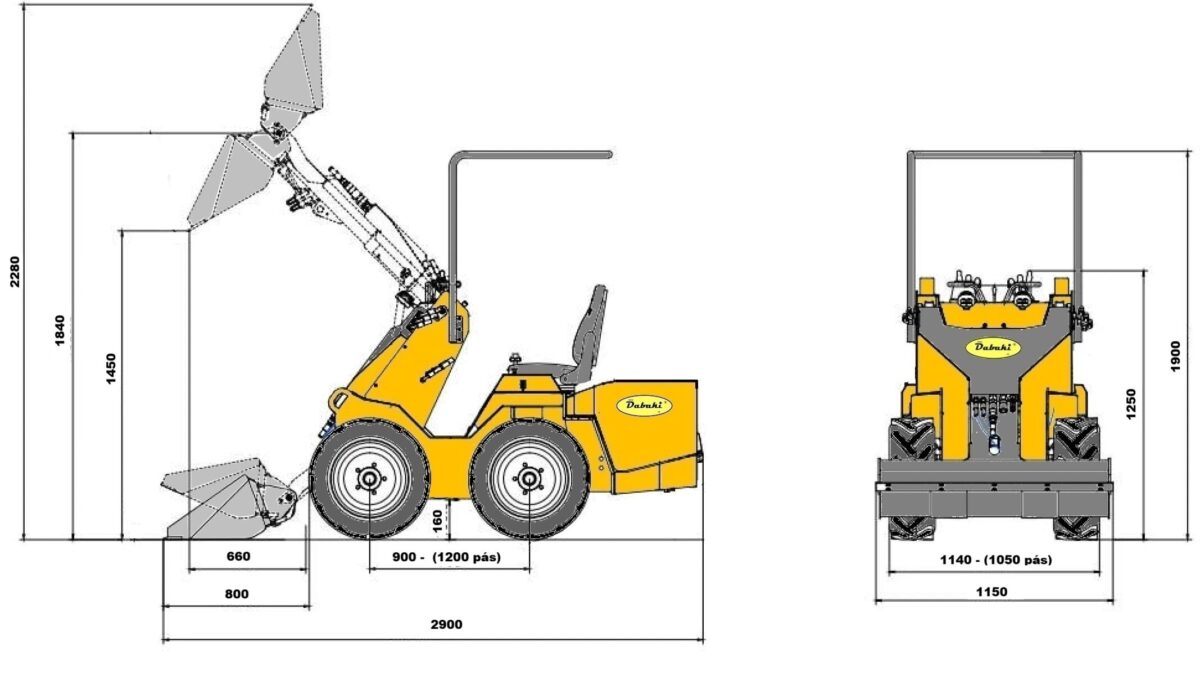

Rozměry smykového nakladače Dabaki HTHX 550 ho předurčují pro práci ve volných a stísněných prostorech.

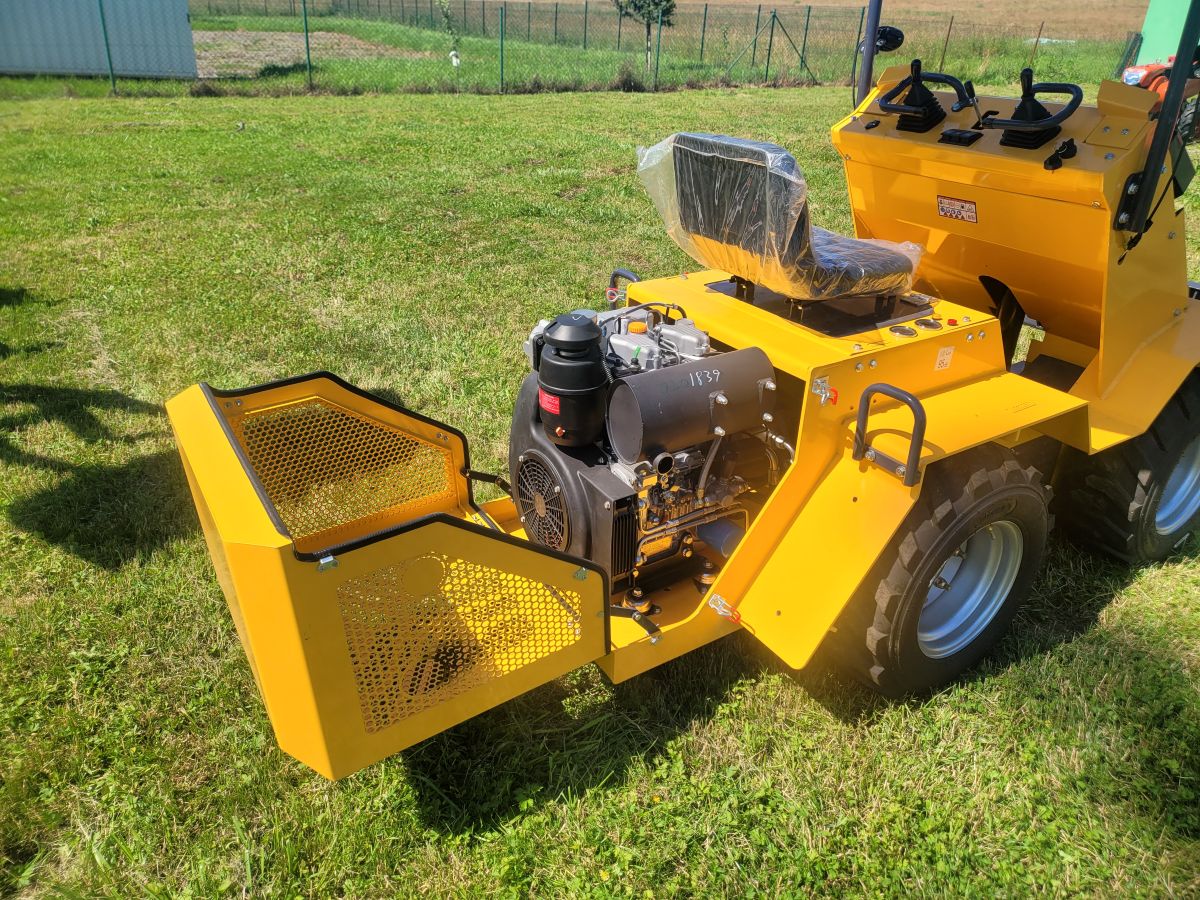

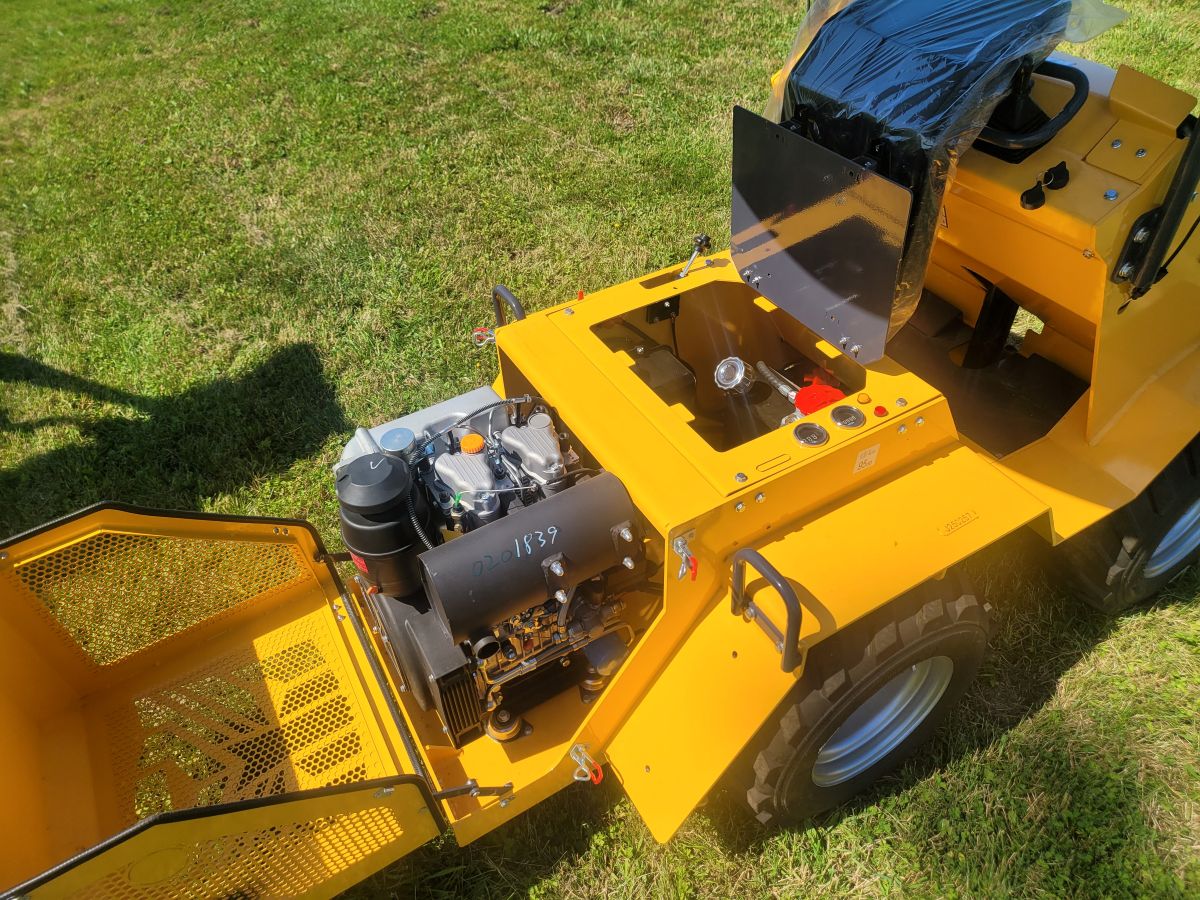

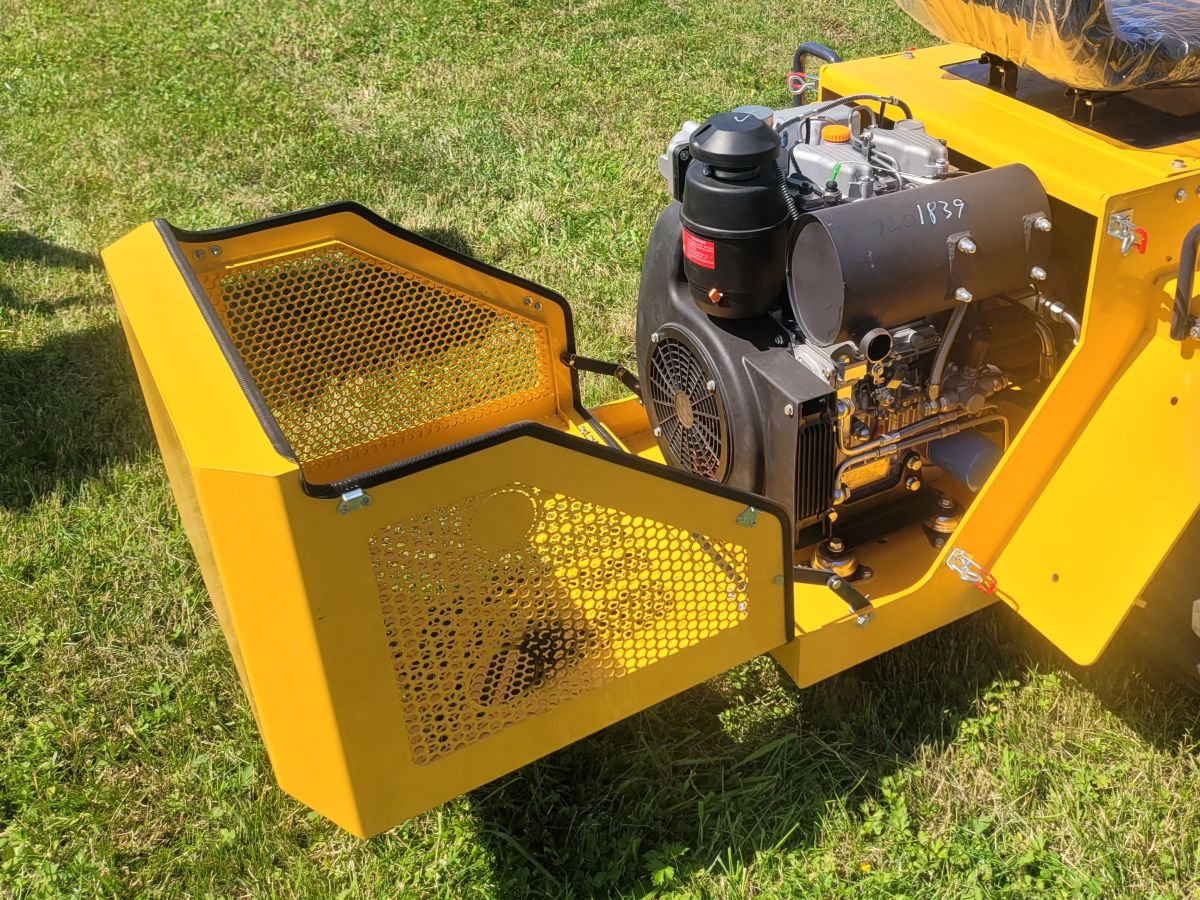

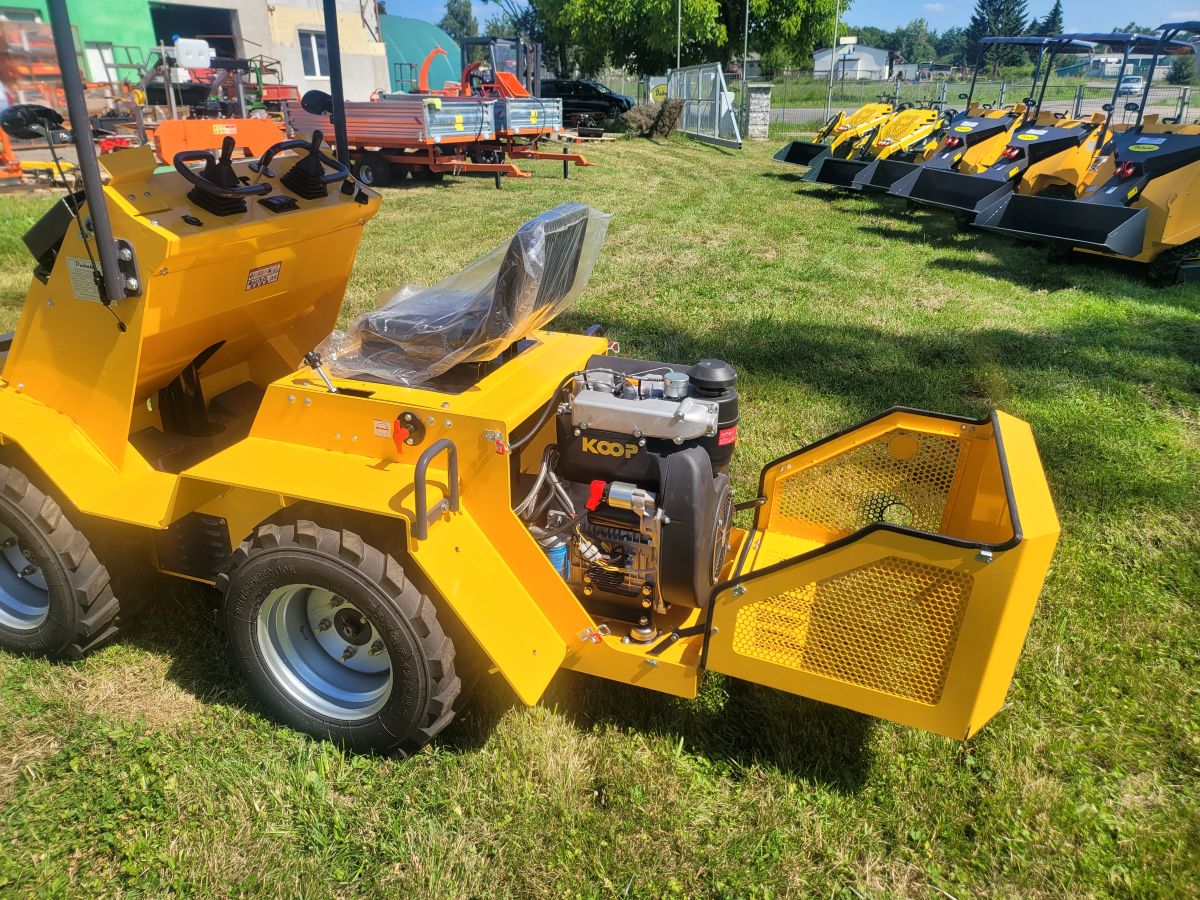

Smykové nakladače Dabaki HTHY 550 jsou poháněny dieselovým, dvouválcovým, vzduchem chlazeným motorem KOOP 292F o výkonu cca 17 kW.
Tyto motory jsou oblíbené pro kultivovaný chod, vysokou životnost a nízké nároky na údržbu.
Naprosto dostečný výkon a velký kroutící moment dieselového, dvouválcového motoru může smykový nakladač pracovat i při nižších otáčkách.

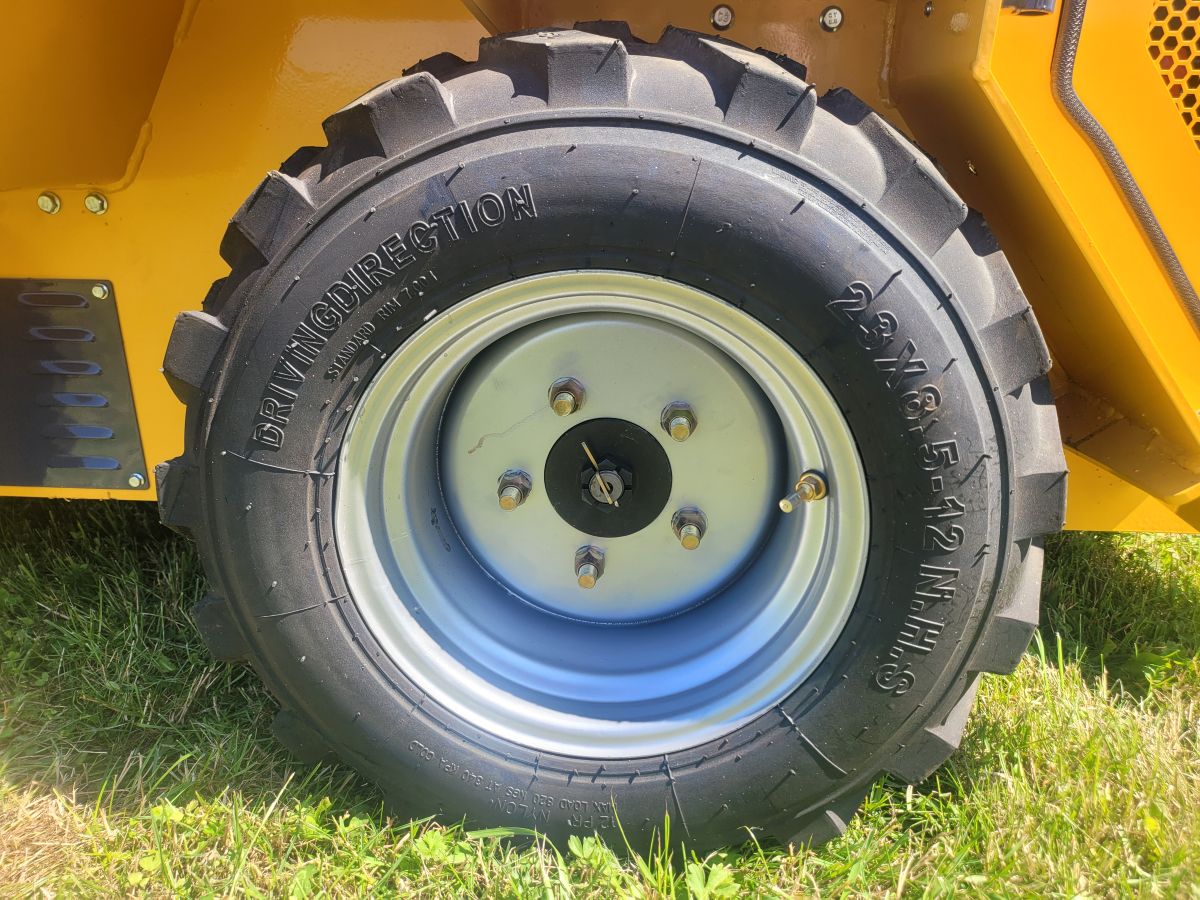

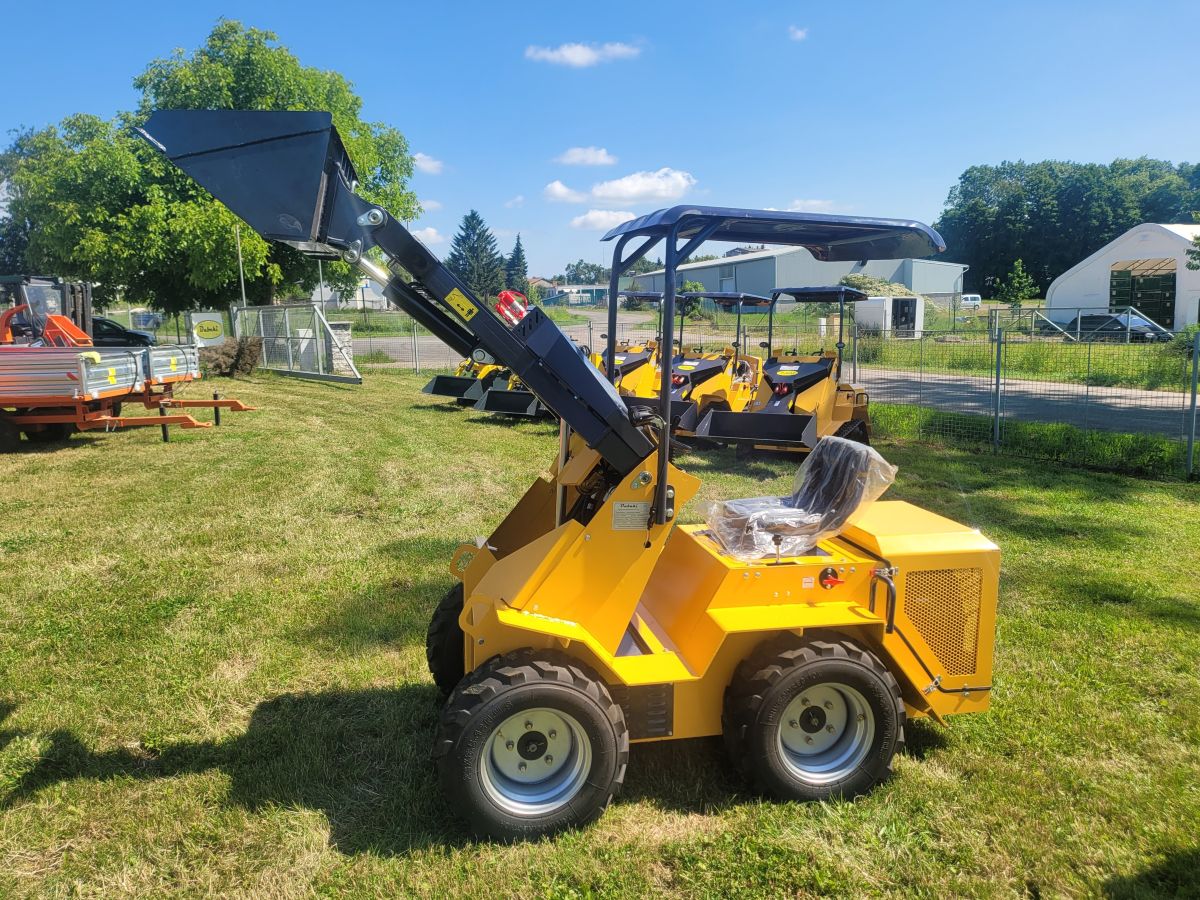

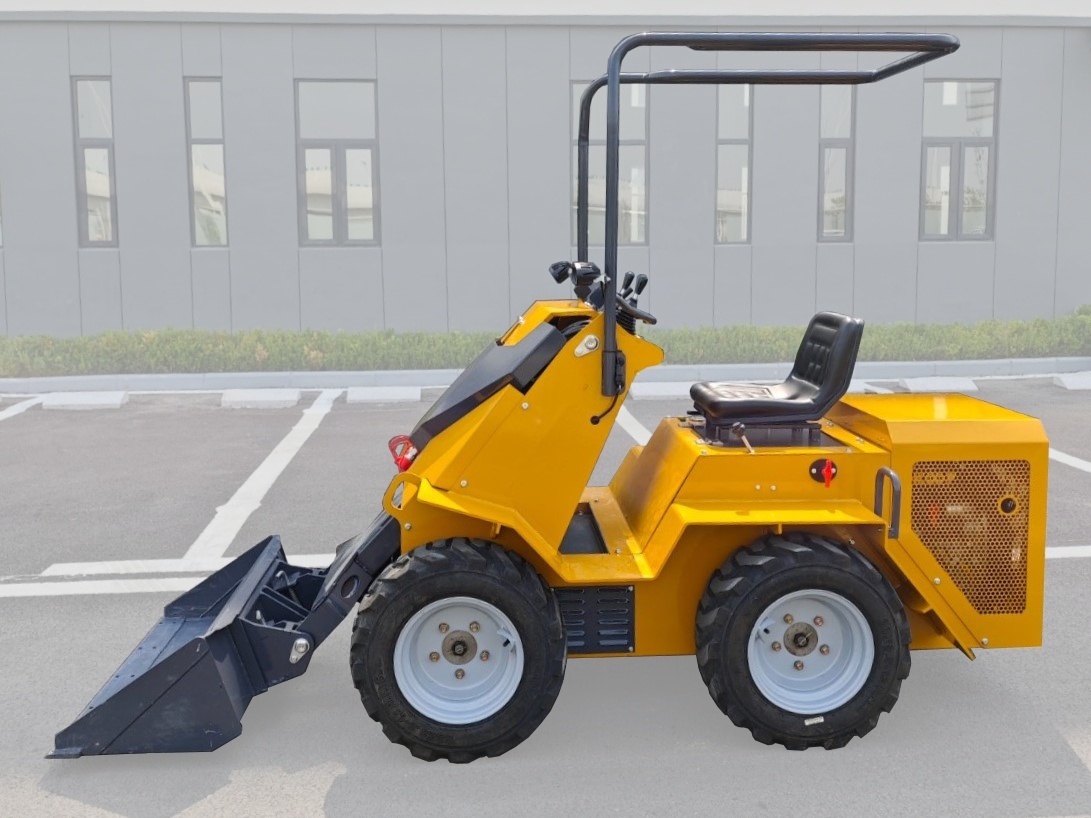

Kolová verze smykových nakladačů Dabaki HTHY 550 je vybavena zátěžovými pneumatikami 23 x 8,5 x 12 s teréním, protiskluzovým vzorkem.

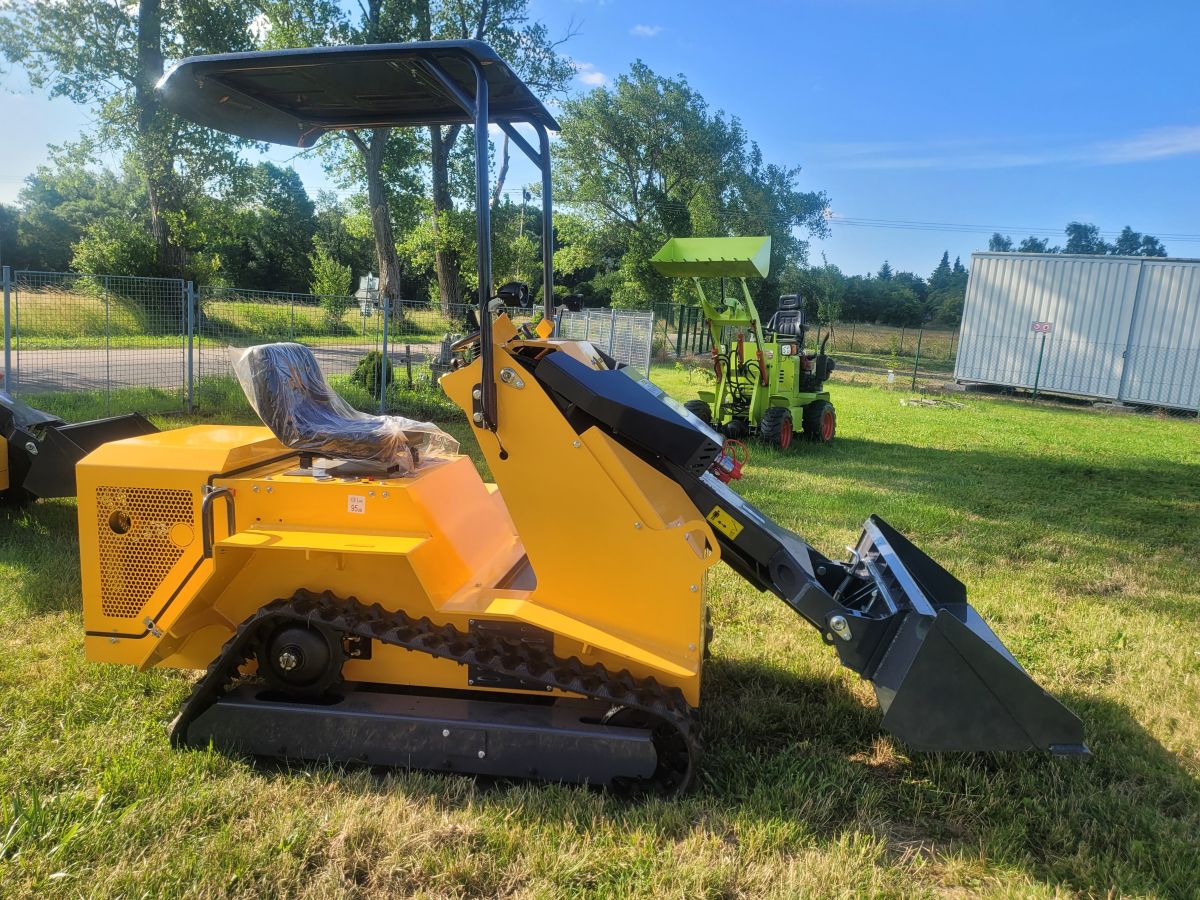

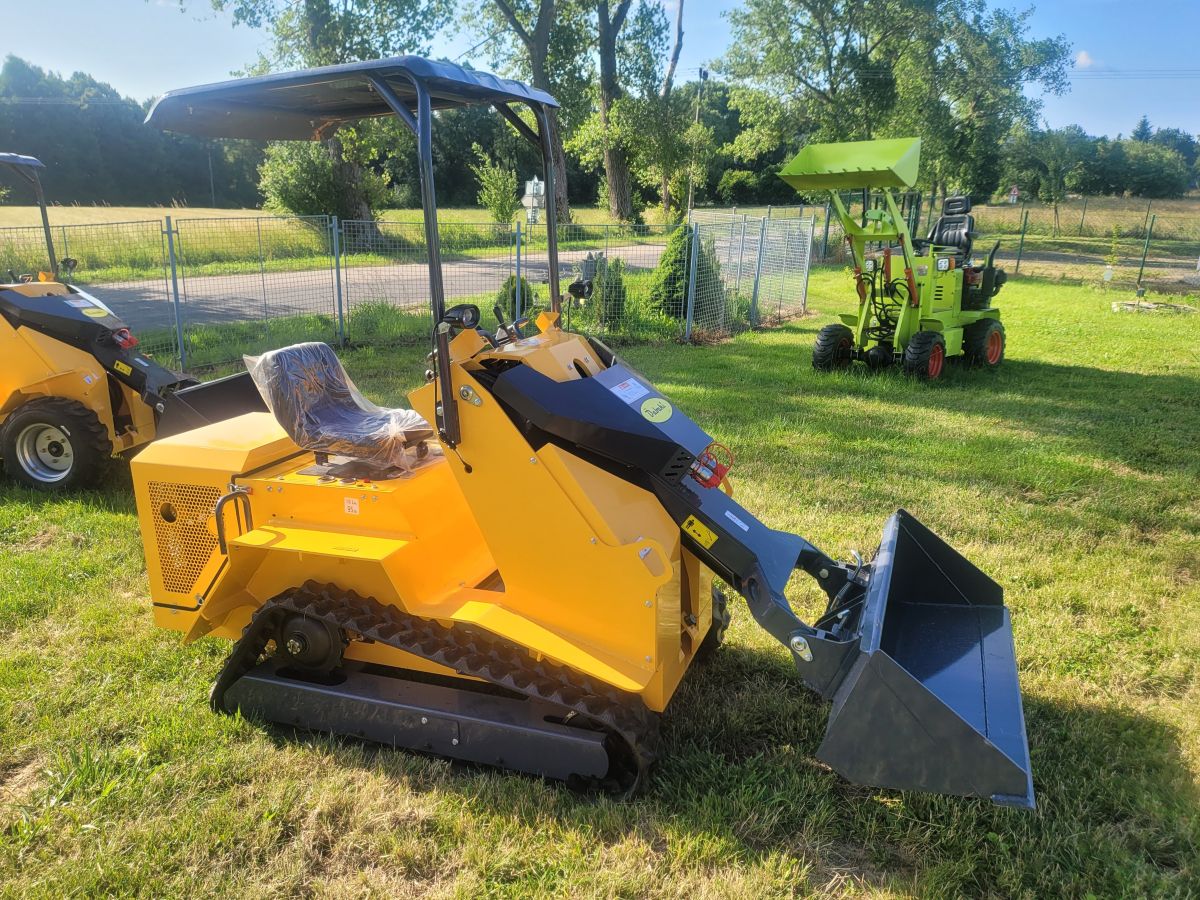

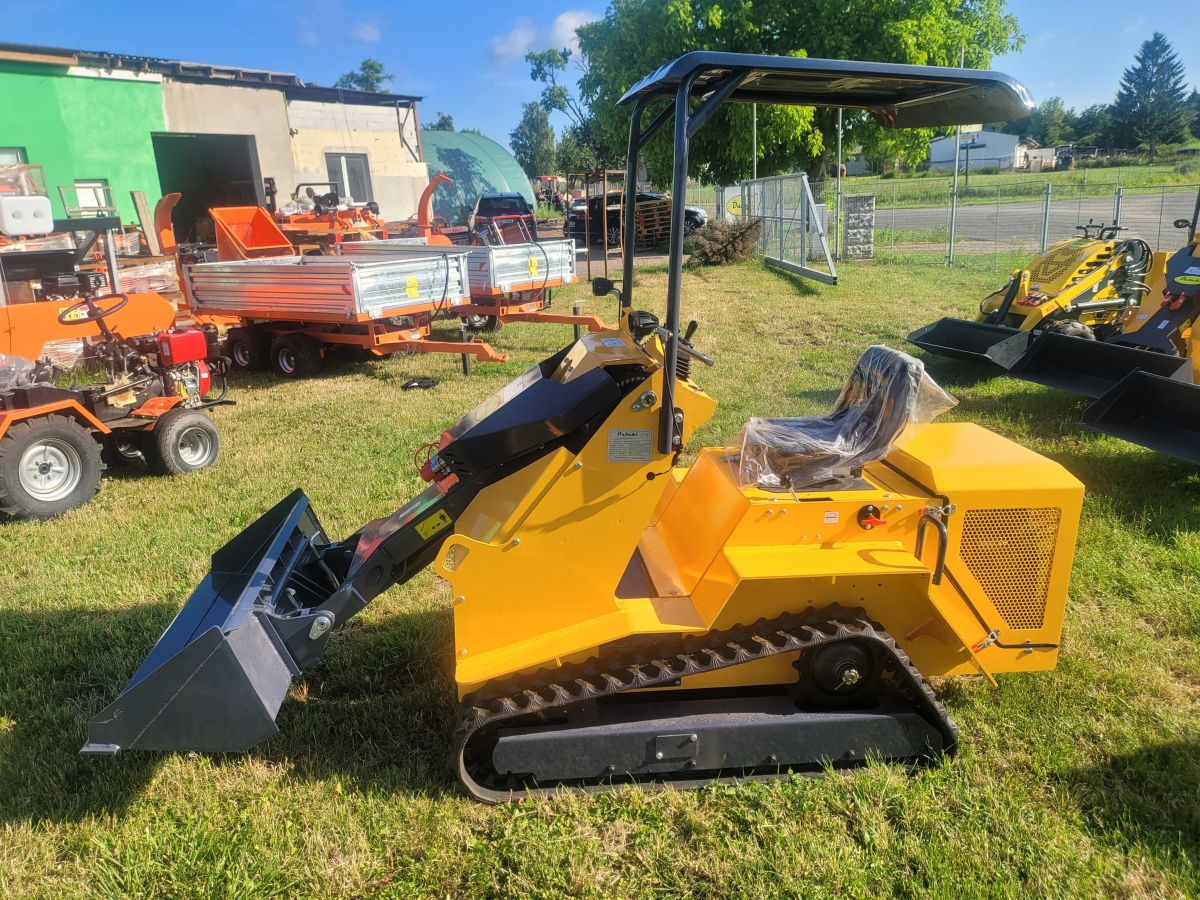

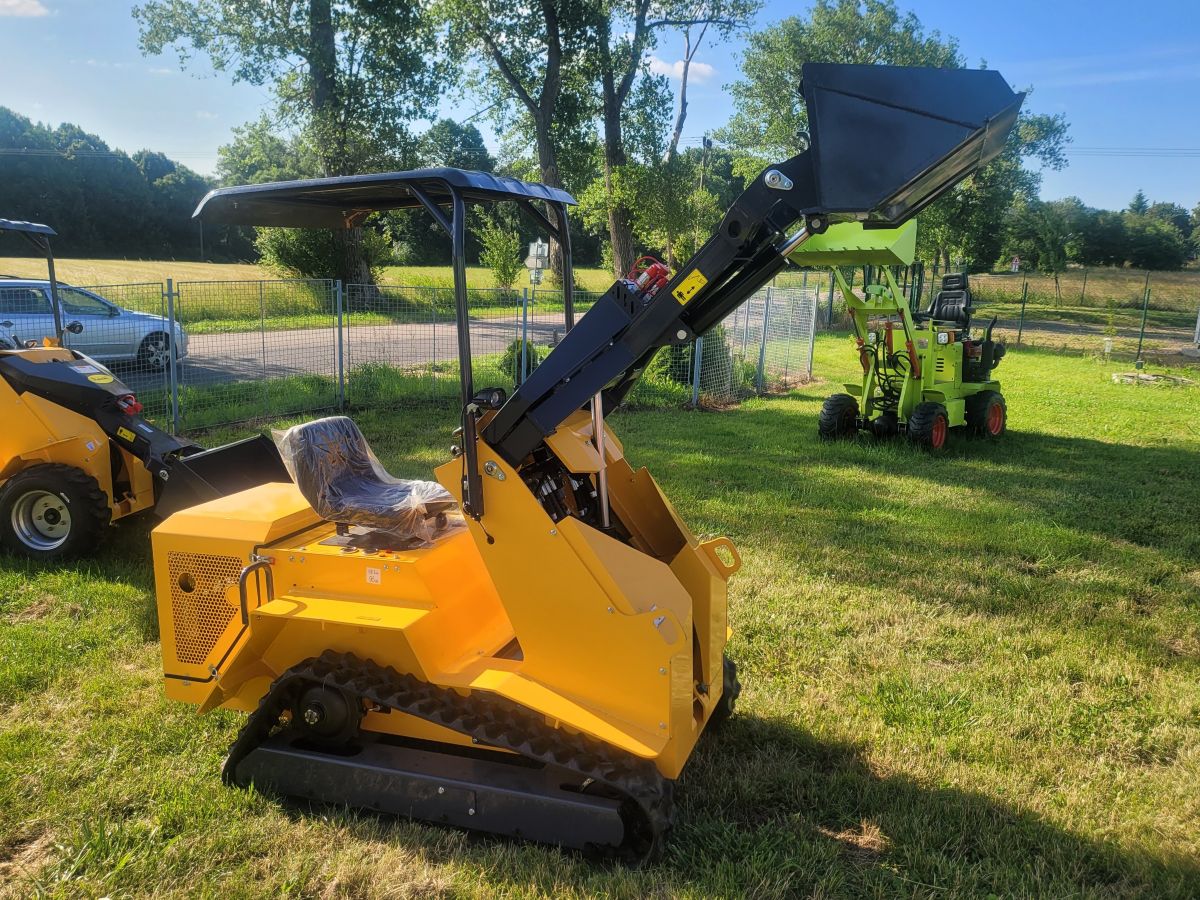

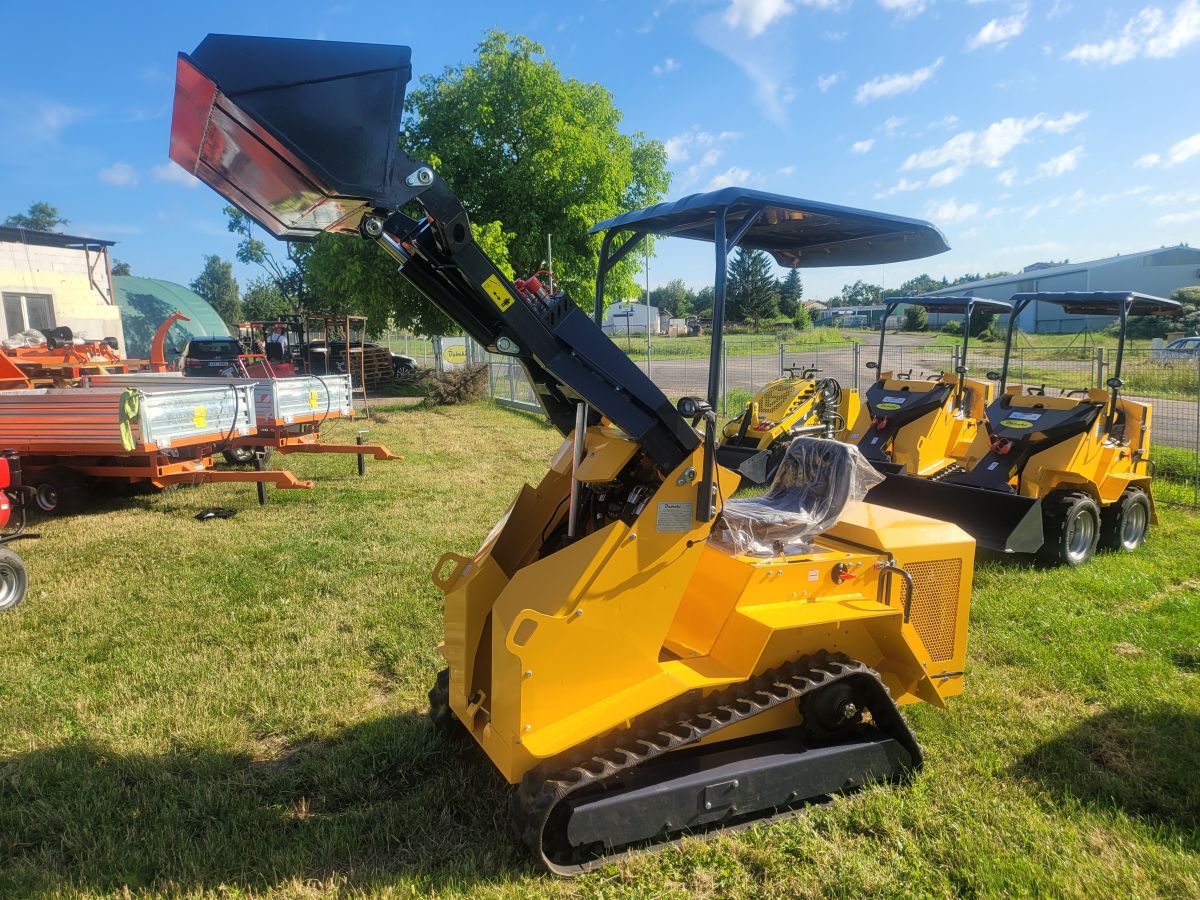

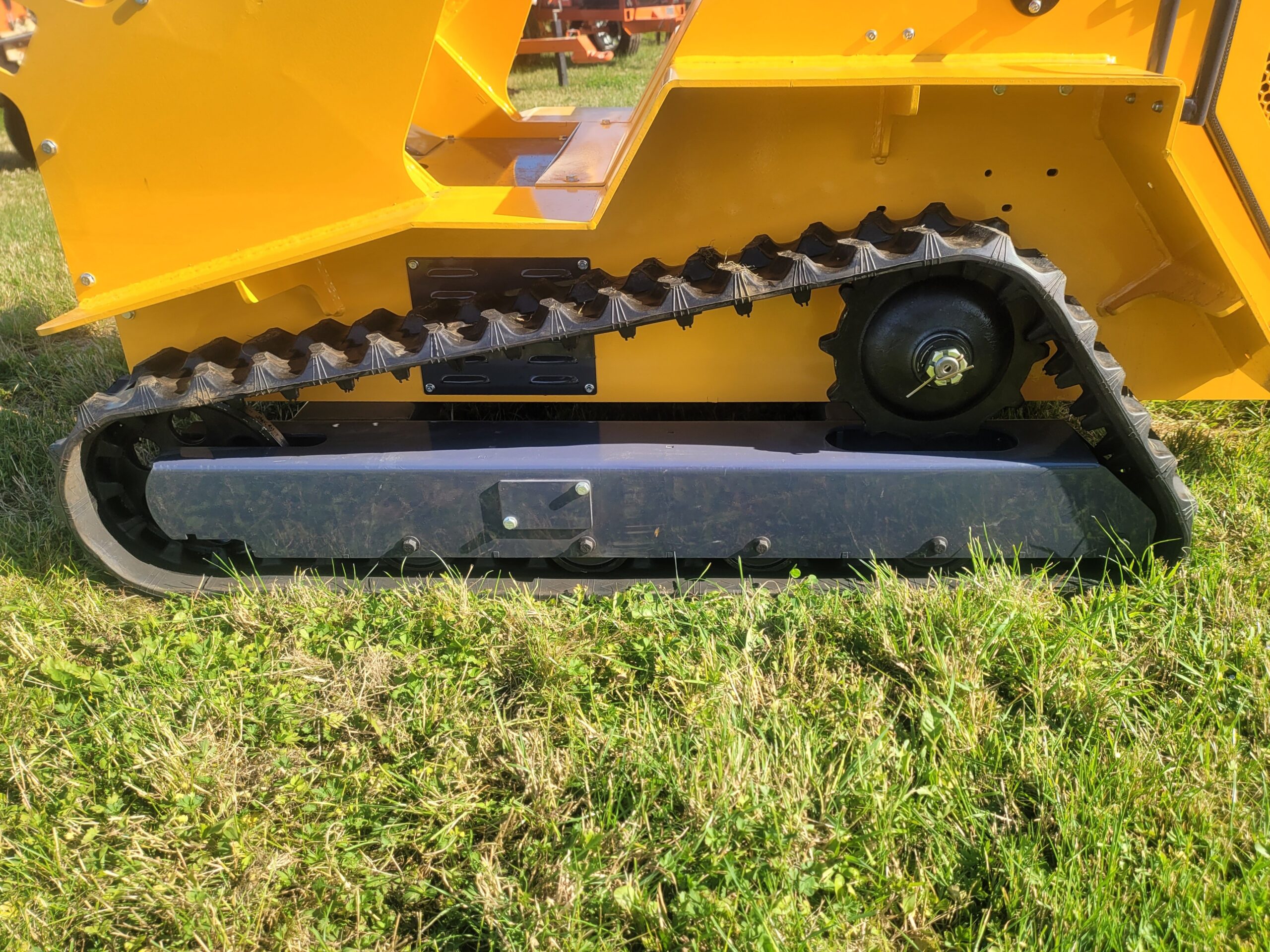

Pásová verze smykového nakladače Dabaki HTHY 550 je osazena pojezdovými, gumovými pásy – 180 x 72 x 45

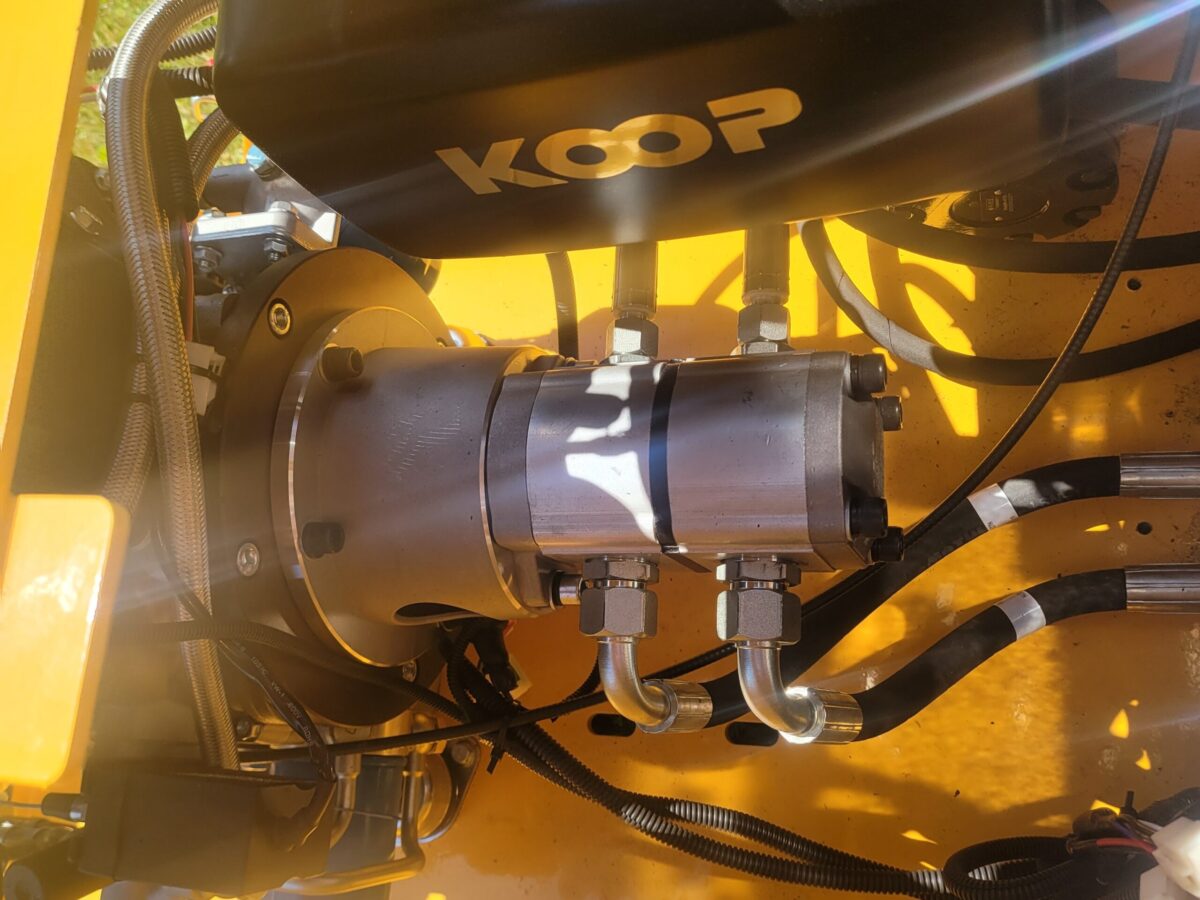

Ny vývodové hřídeli motoru jsou přes anti-vibrační spojku nasazena dvě hydraulická čerpadla pro pohon hydromotorů a pro ovládání hydraulických pístnic a přídavných adaptérů.

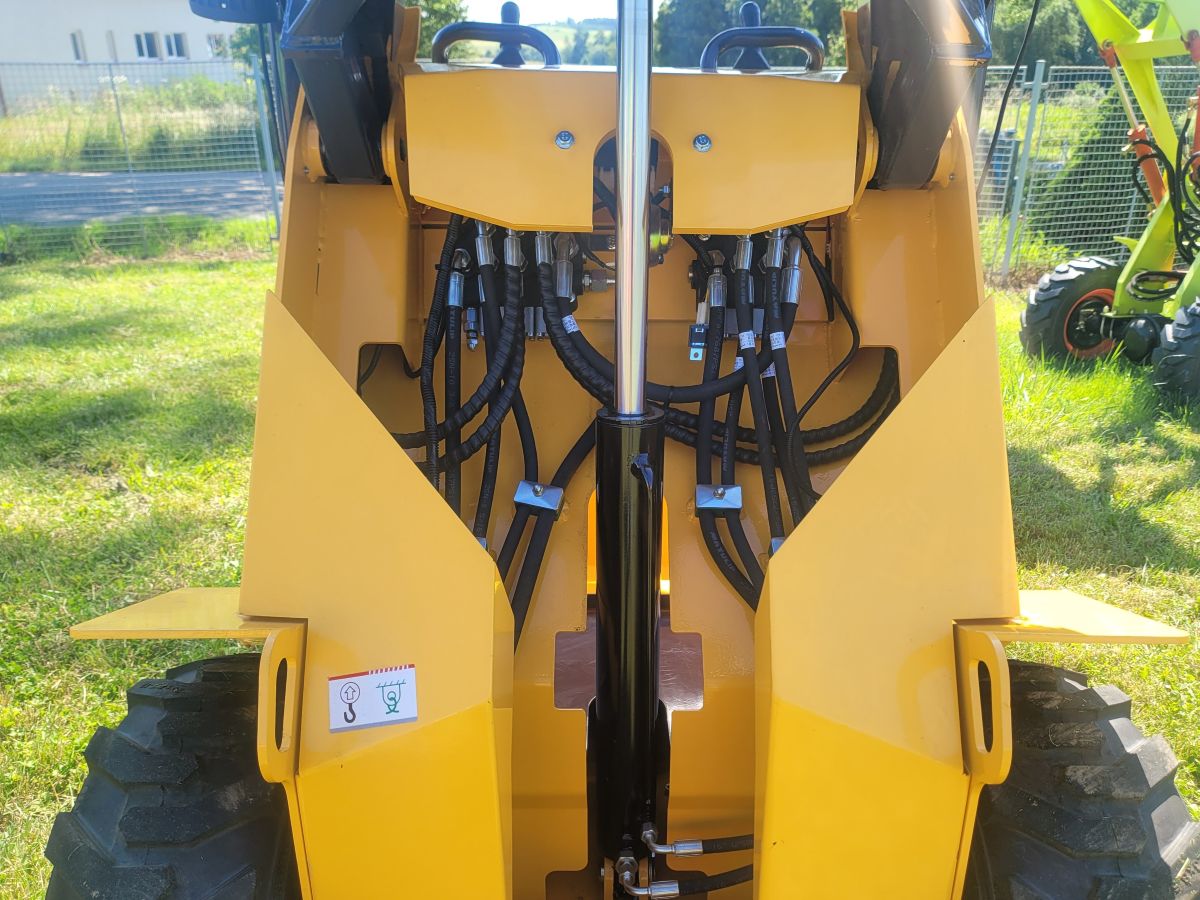

Tři ovládací hydraulické rozvaděče jsou umístěny pod ovládací plochou. Ovládací páky jsou přímo na rozvaděčích.
Ovládání je jemné, naprosto plynulé. Obsluha si ovládání smykové nakladače obvykle osvojí během několika minut.

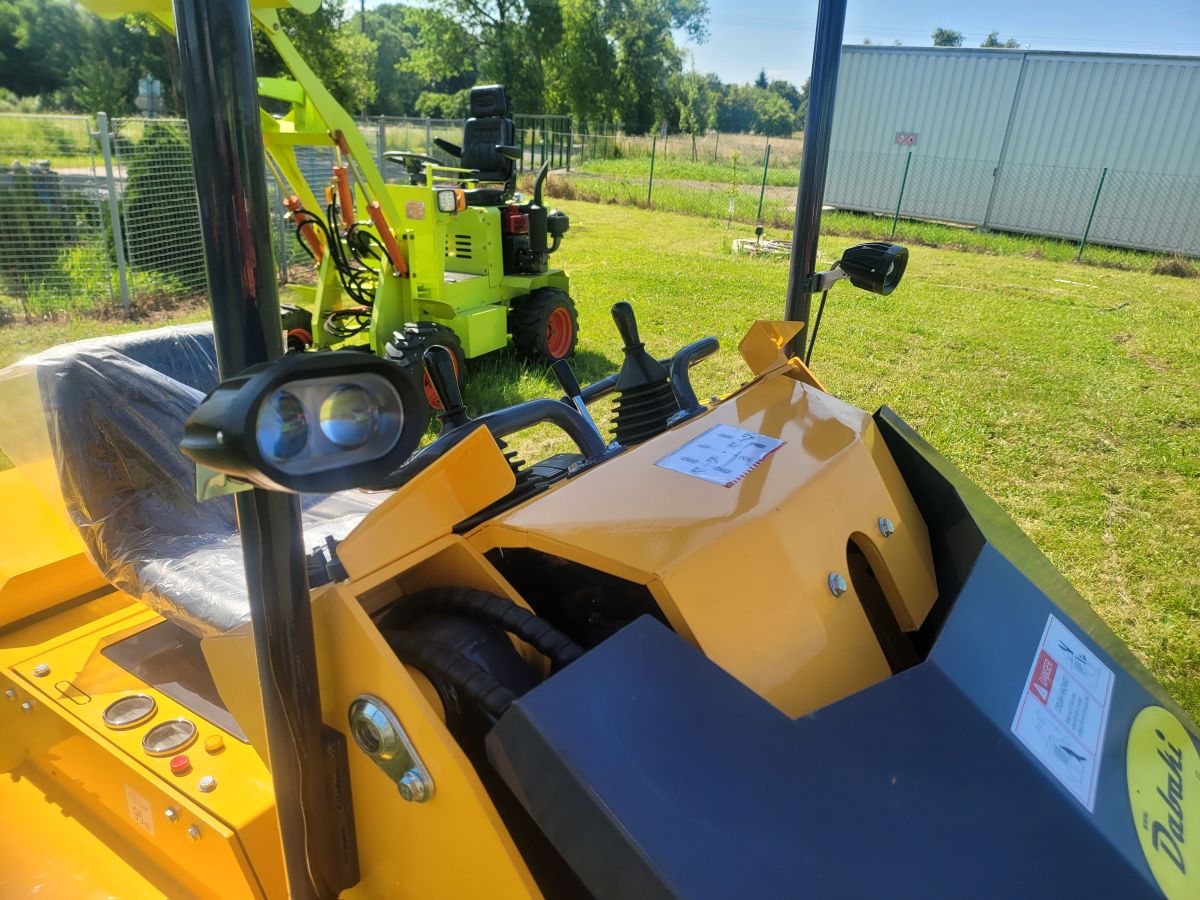

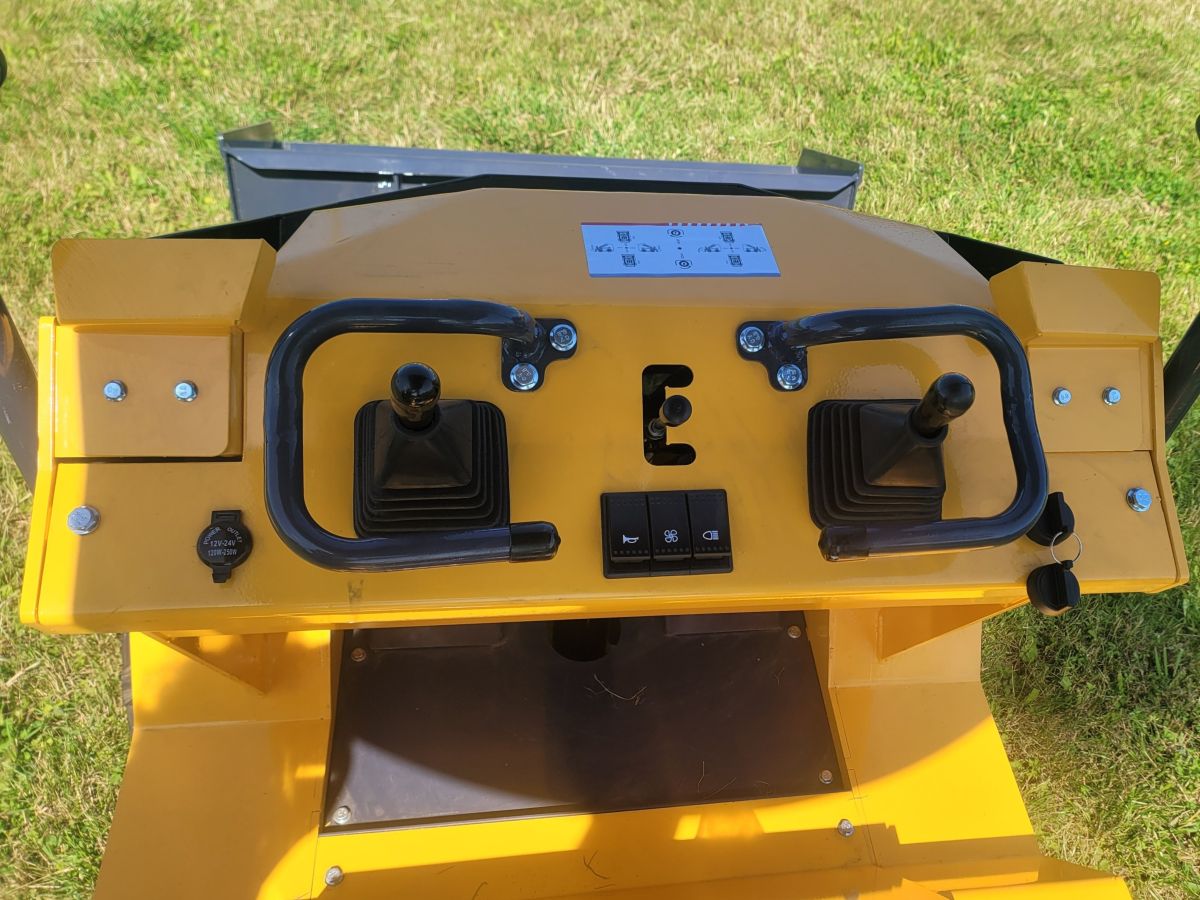

Hlavní ovládací prvky jsou umístěny přímo před obsluhou. Ochranné rámy hydraulických joysticků umožňují i jemné ovládání pojezdu a práci s ramenem.
Trojice elektrických spínačů ovládá – klakson + ventilátor chladiče hydraulického oleje + pracovní LED světlo

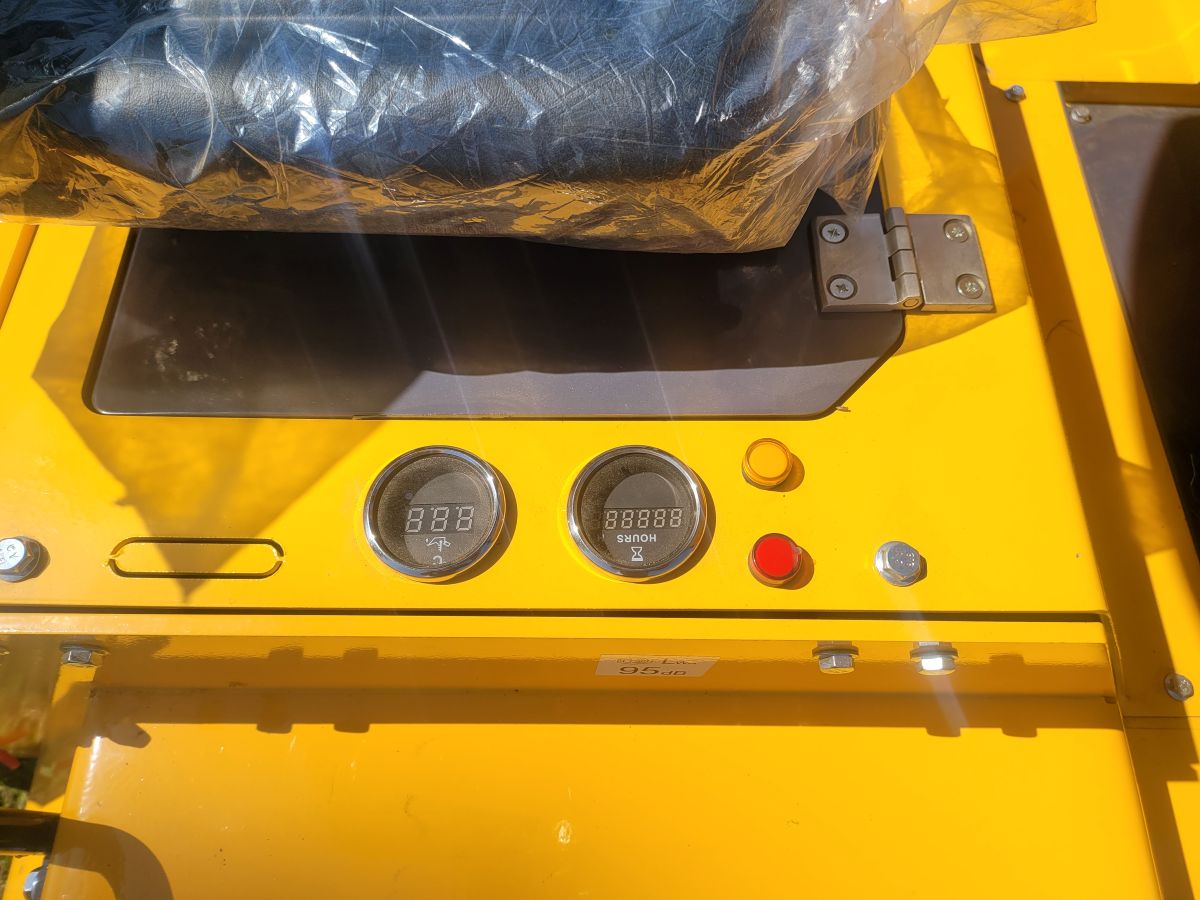

Po pravé ruce obsluhy je umístěn ukazetel teploty hydraulického oleje a počítadlo provozních hodin.

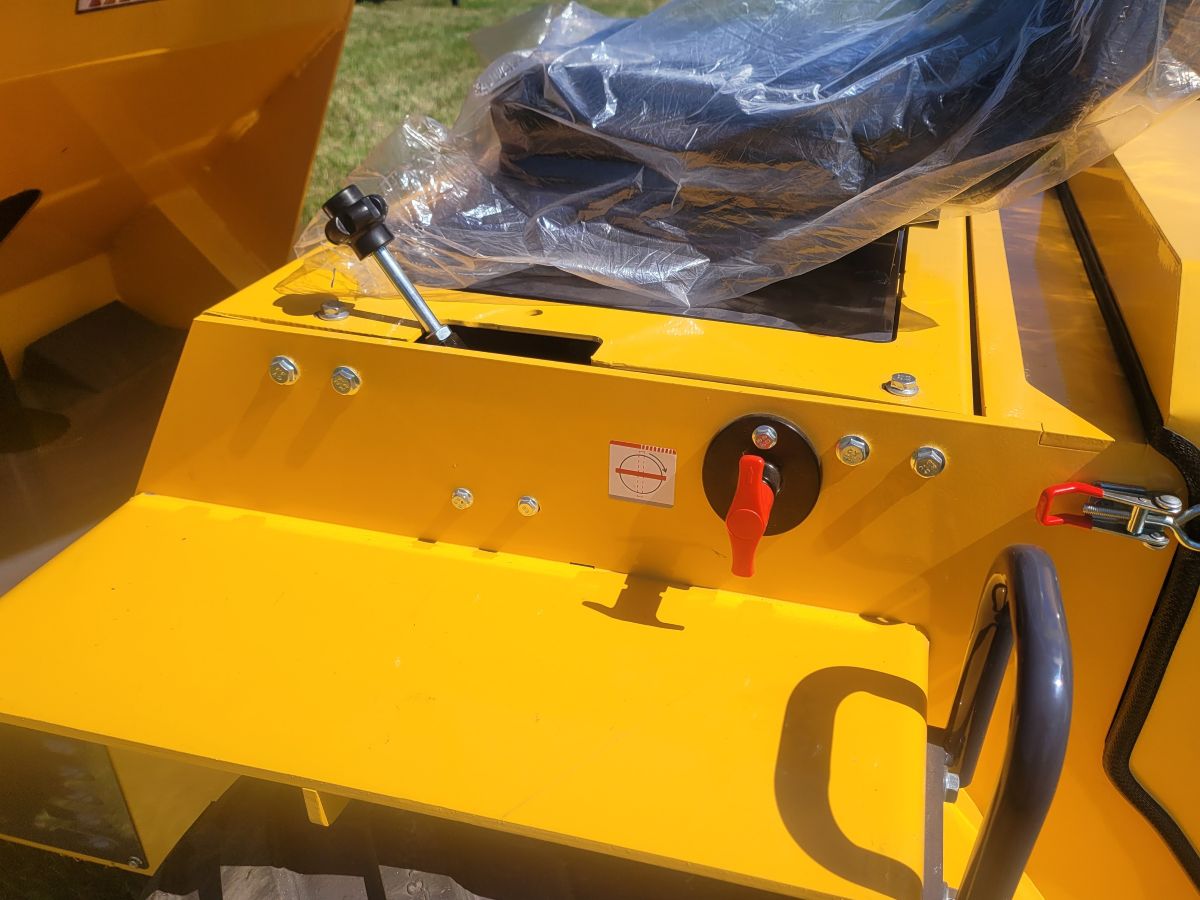

Po levé ruce obsluhy je pouze páka pro nastavení otáček motoru (plynu) a vypínač baterií.
Z bezpečnostních důvodů vyrobce doporučuje vypnutí spínače, pokud je stroj bez obsluhy.

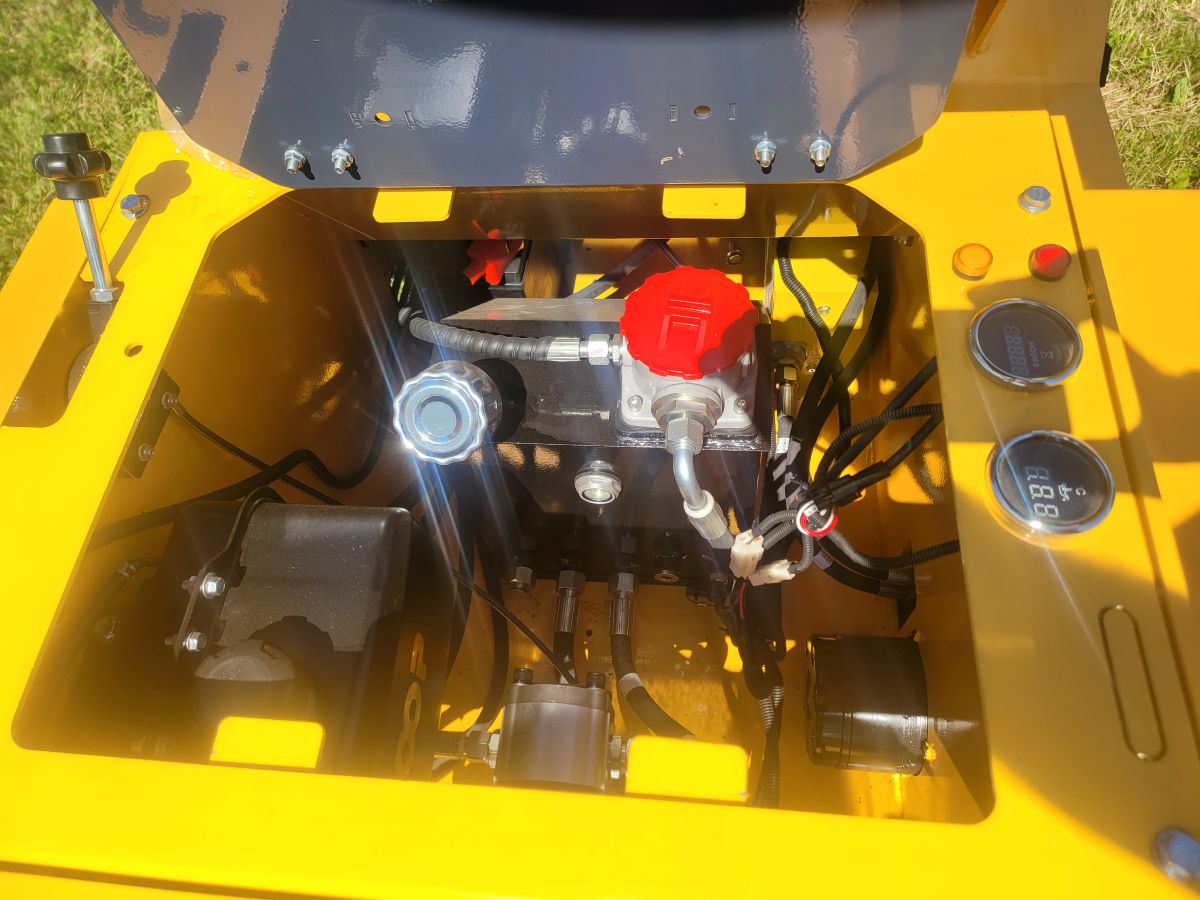

V prostoru pod sedačkou obsluhy je nádrž hydraulického oleje s integrovaným filtrem hydraulického oleje.
Z boku nádrže je kontrolní okno pro sledování hladiny hydraulického oleje.

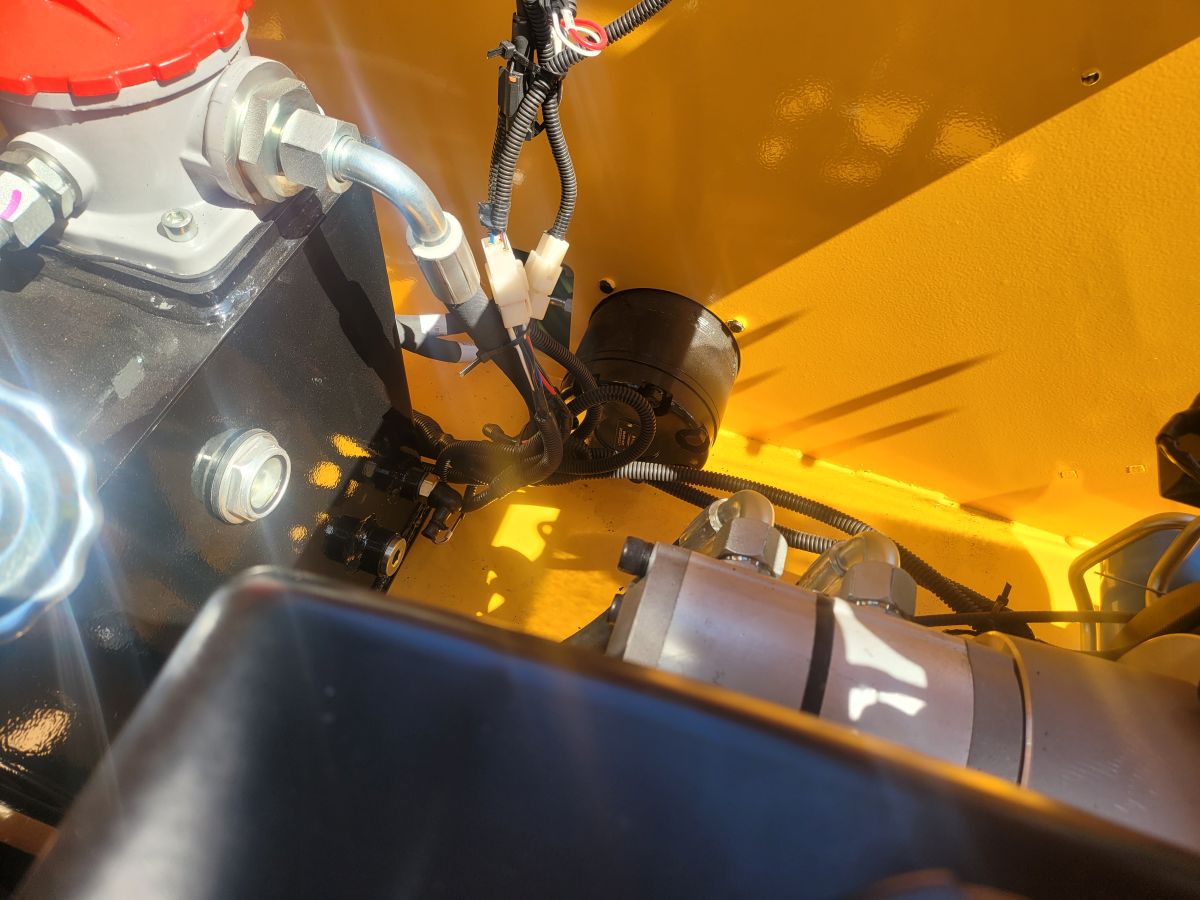

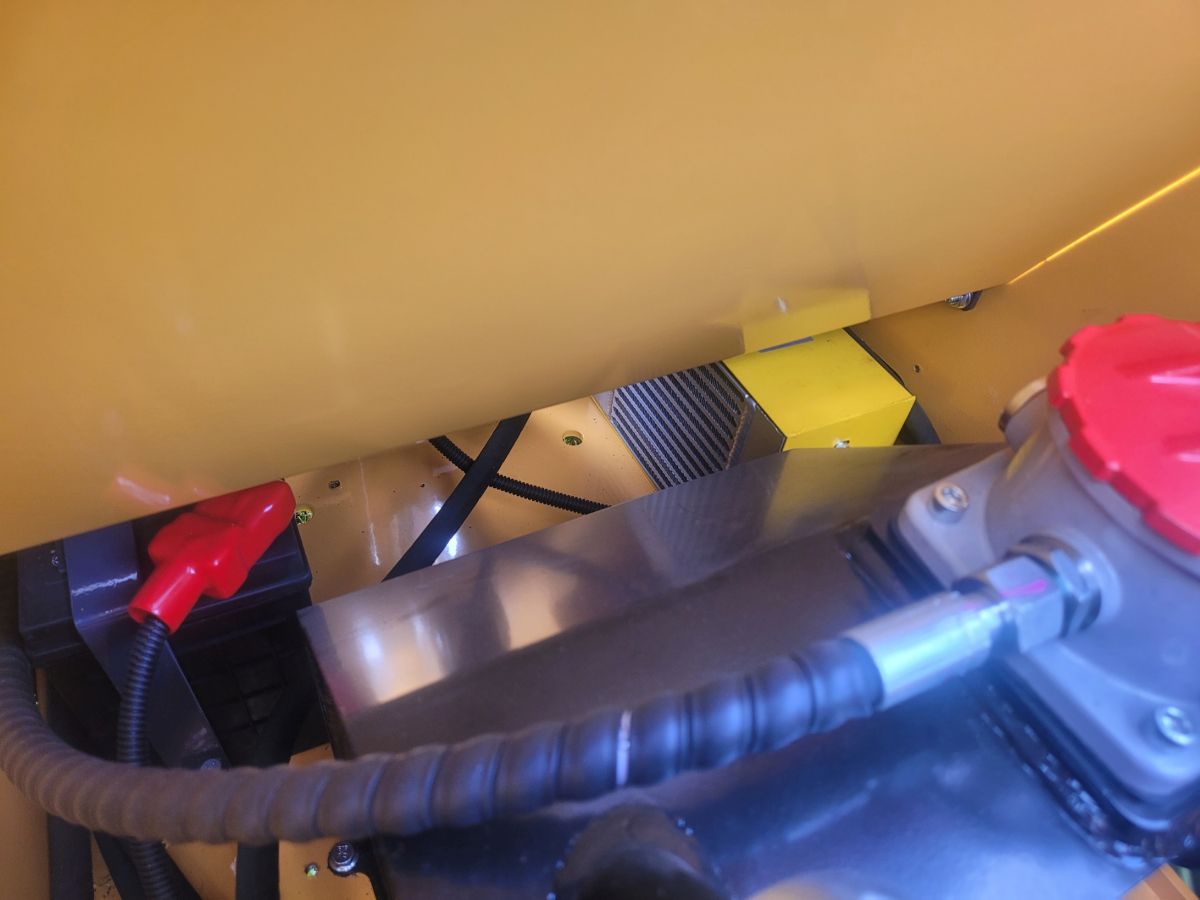

Pod podlahou obsluhy je chladič hydraulického oleje s elektrickým ventilátorem. Ventilátor se zapíná dle teploty oleje mechanicky, z místa obsluhy.
V tomto prostoru je umístěn i akumulátor.

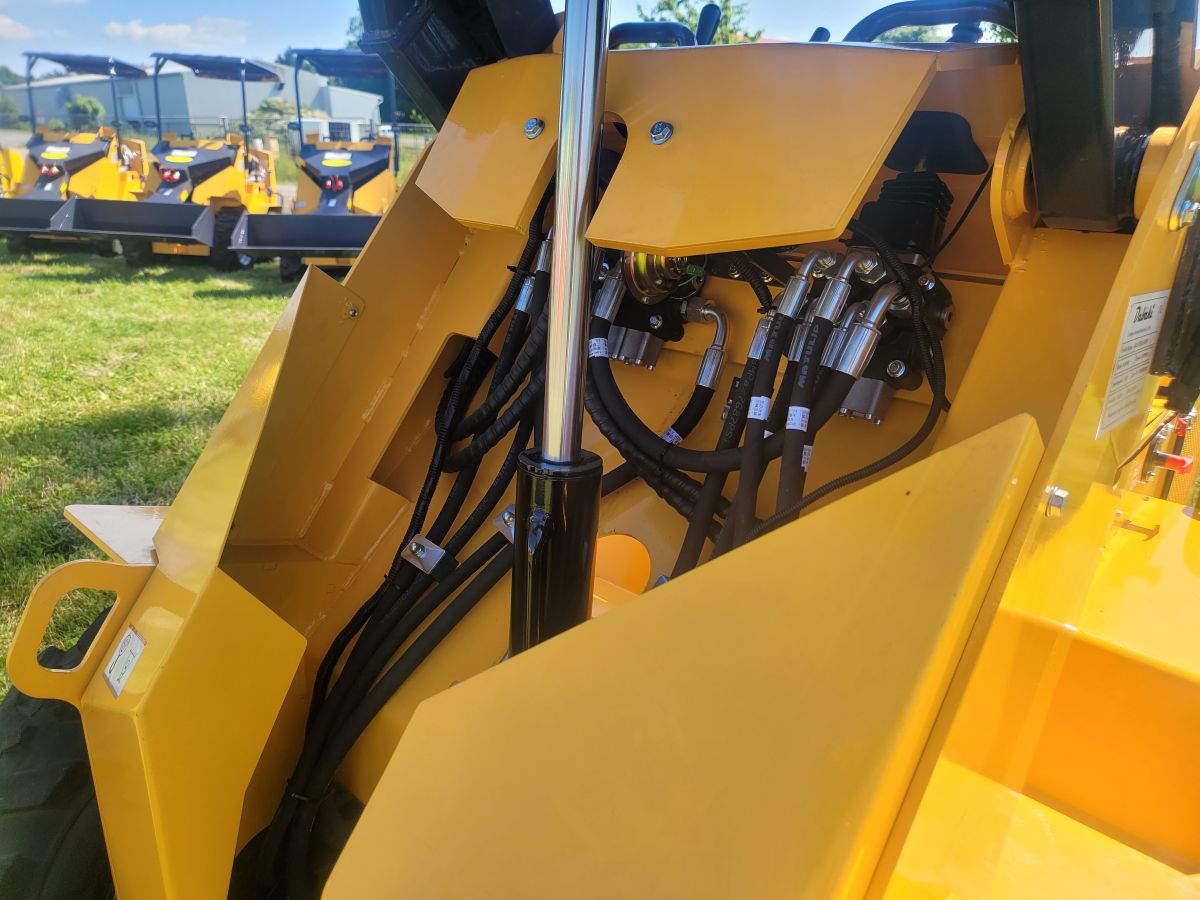

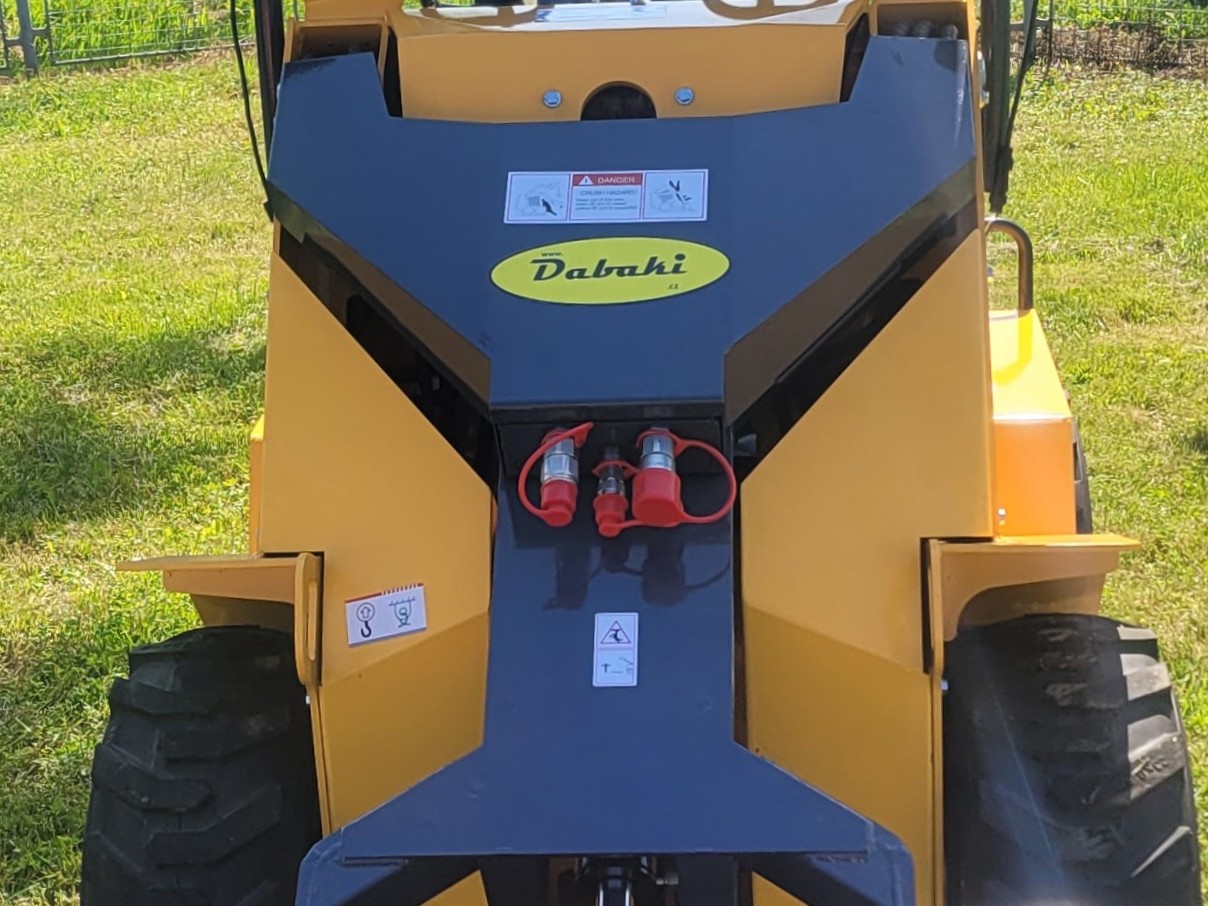

Na hlavním, zvedacím rameni jsou dvě rychlospojky pro přídavný hydraulický okruh + jedna rychlospojky pro volný průtok vrácení oleje do nádrže.
Okruh slouží pro pohon a ovládání přídavných adaptérů.

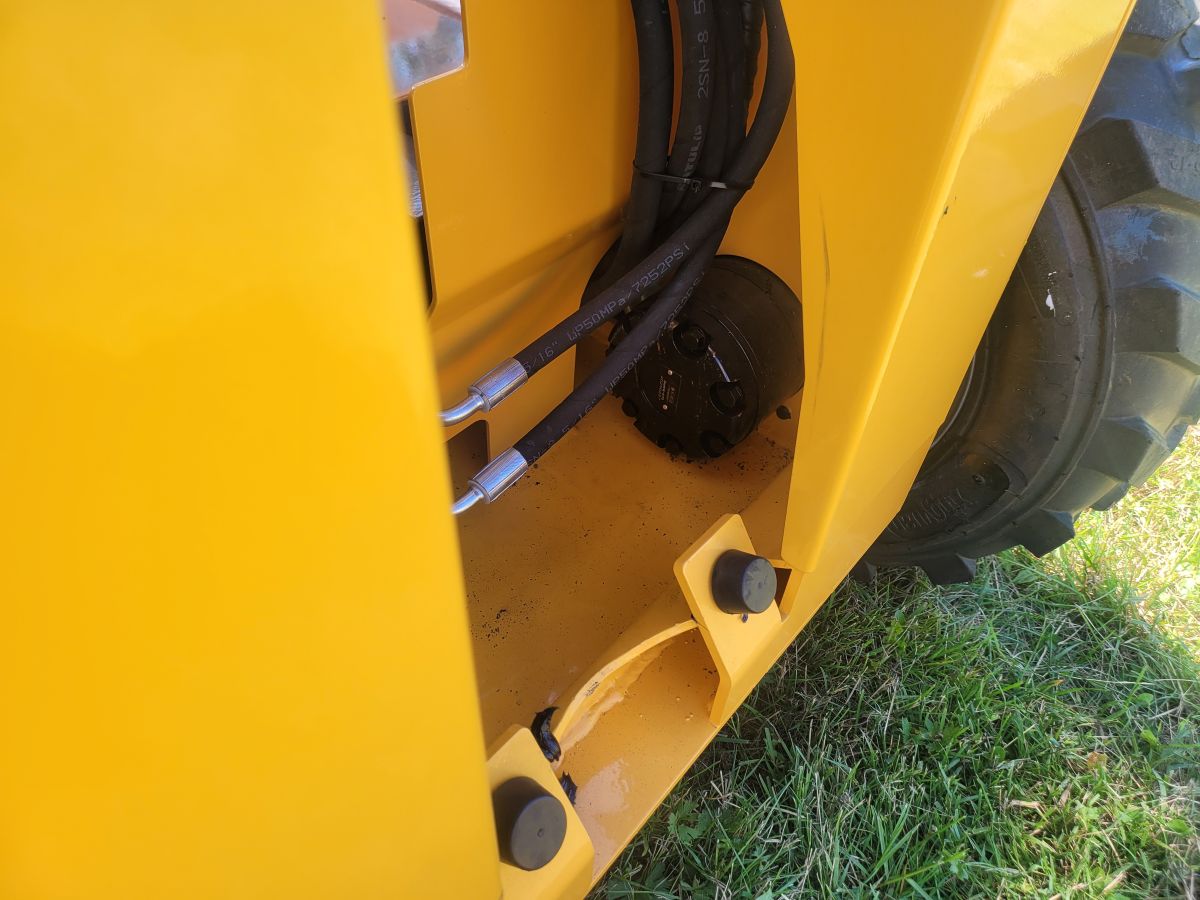

Pojezd smykového nakladače je čtyřmi hydromotory u kolové verze, nebo dvěma hydromotory u pásové verze.
Pojezdová kola, kola pohonu pásů jsou přímo nasazena na hřídel hydromotorů.

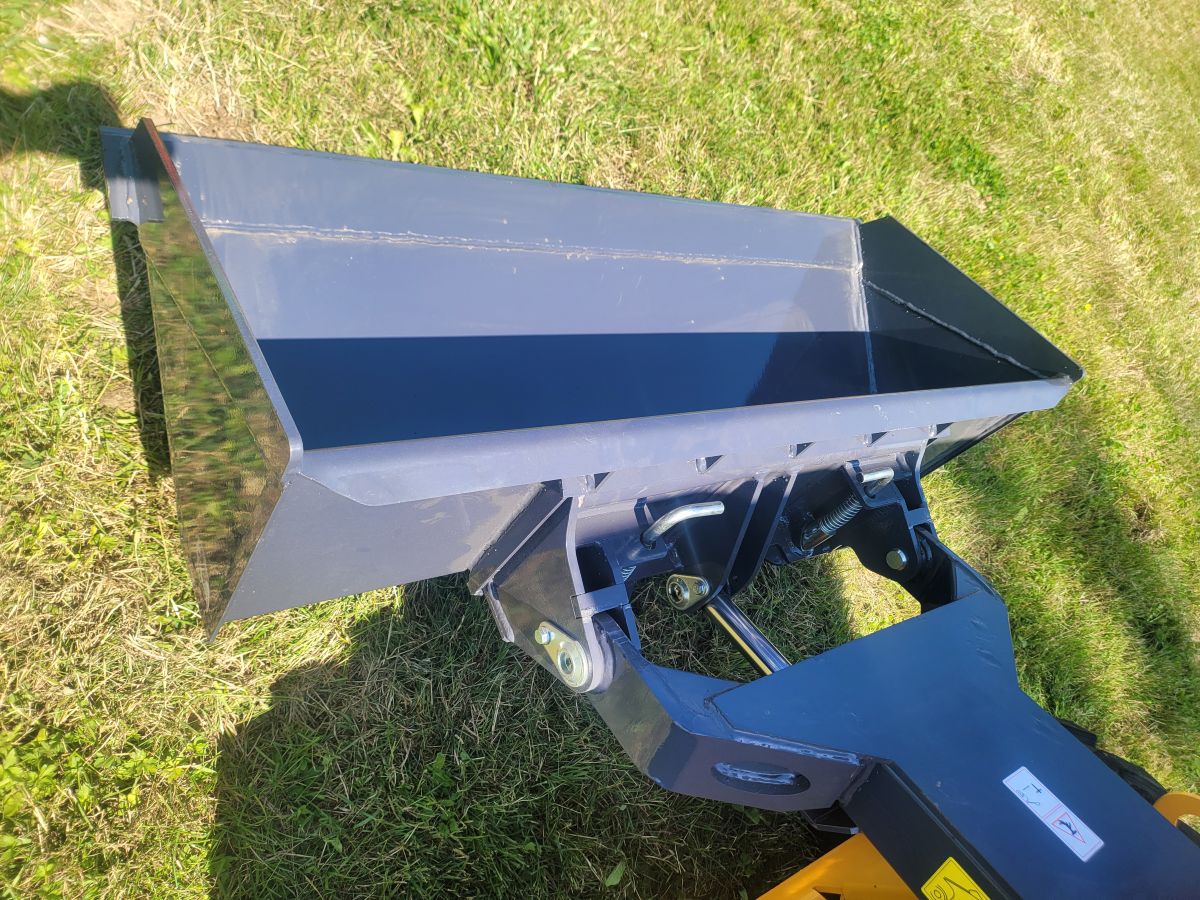

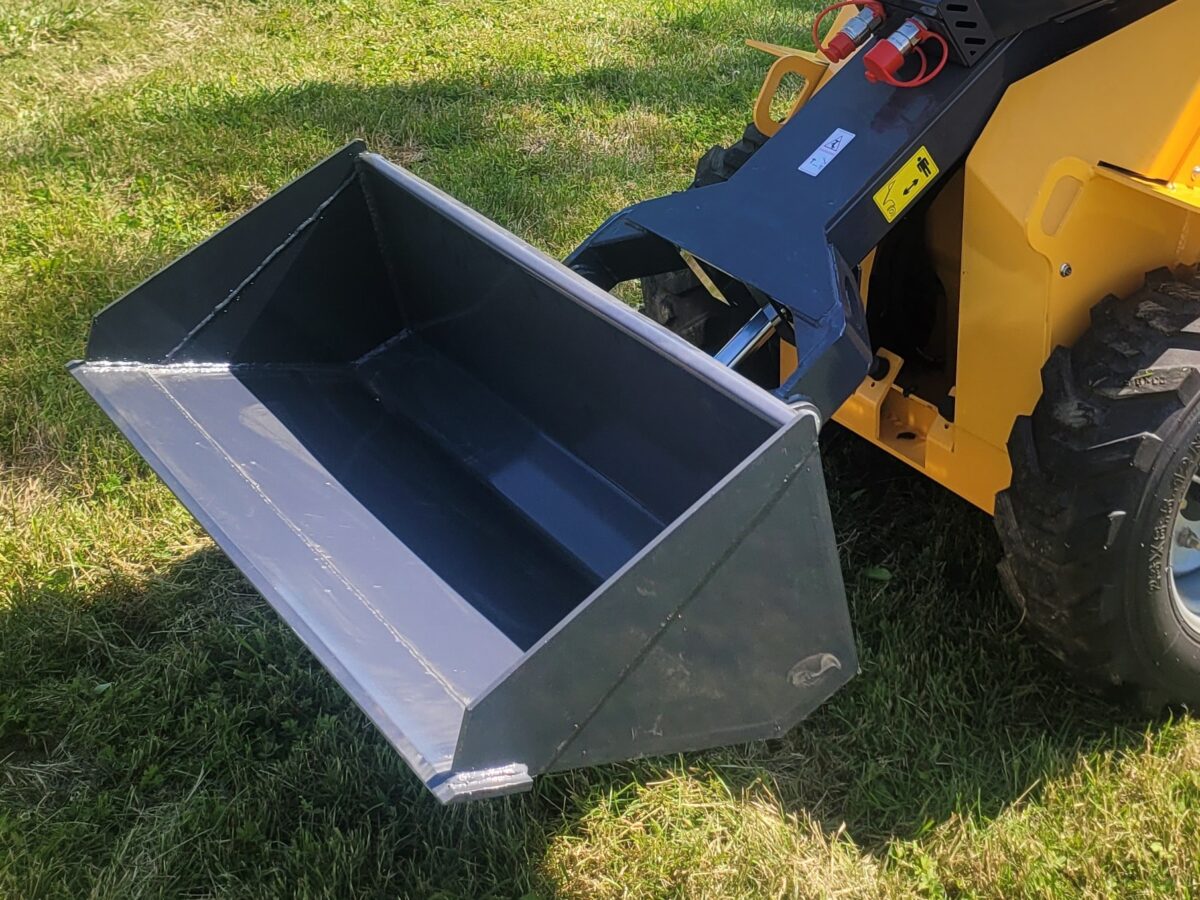

Smykové nakladače Dabaki HTHY 550 dodáváme se standardní lžící – šířka 110 cm, hloubka 45 cm, výška 30 cm.
V přední, pracovní části je lžíce zesílena odolným, ocelovým břitem
