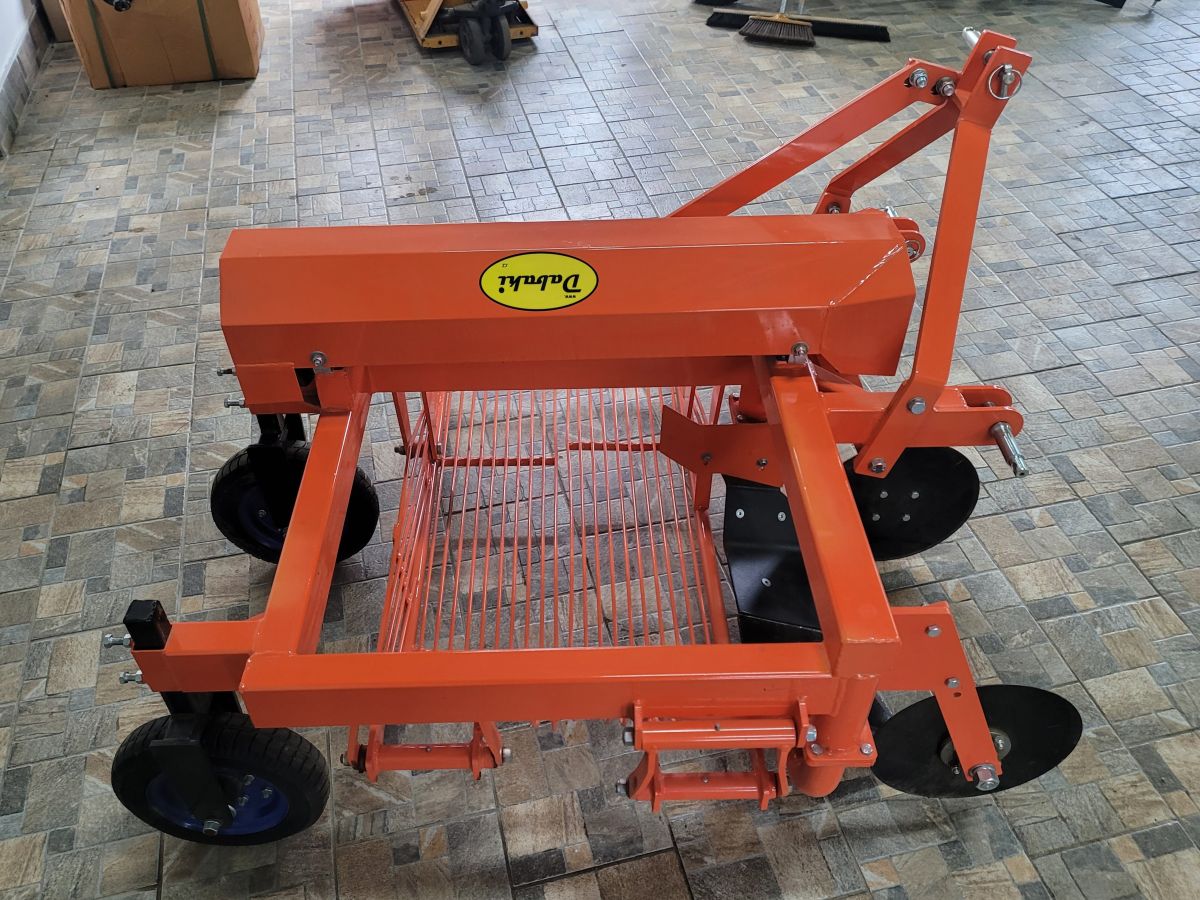

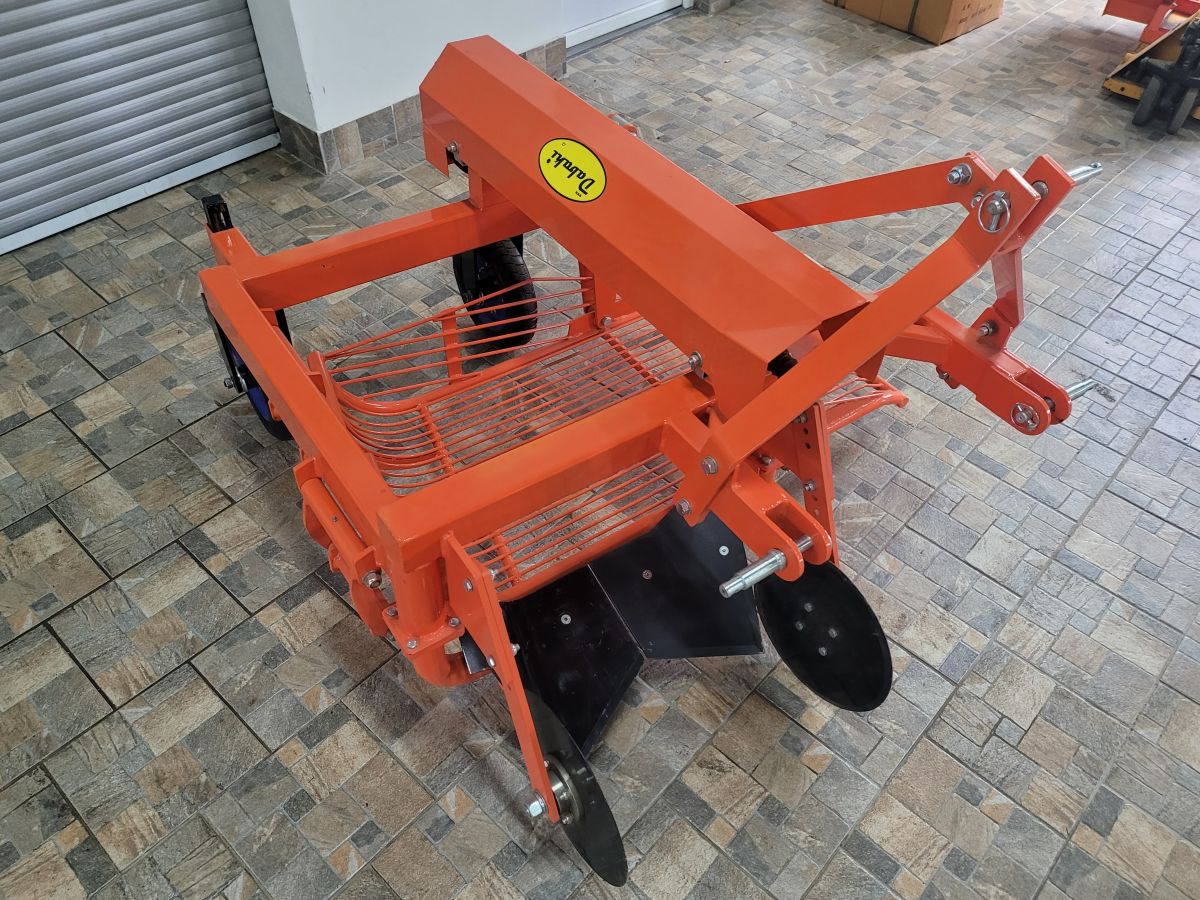

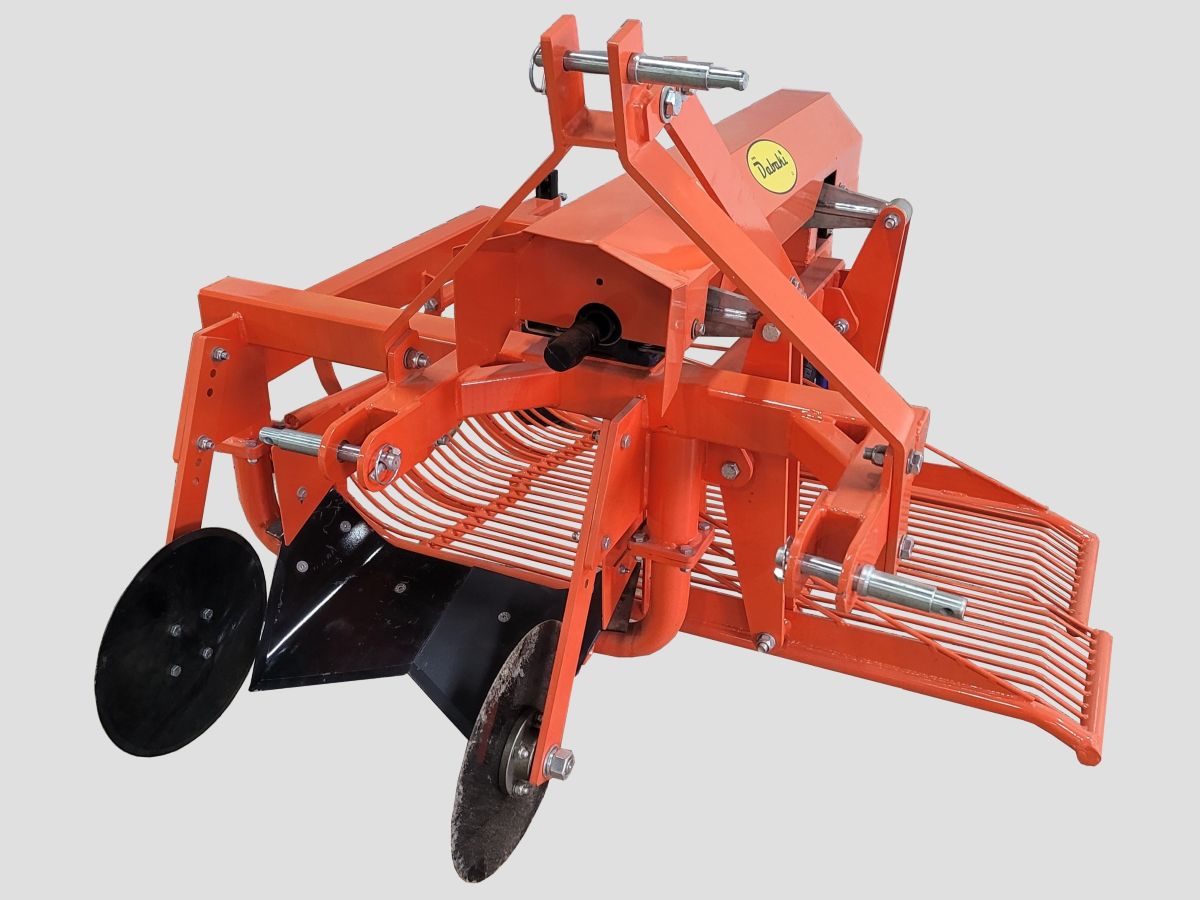

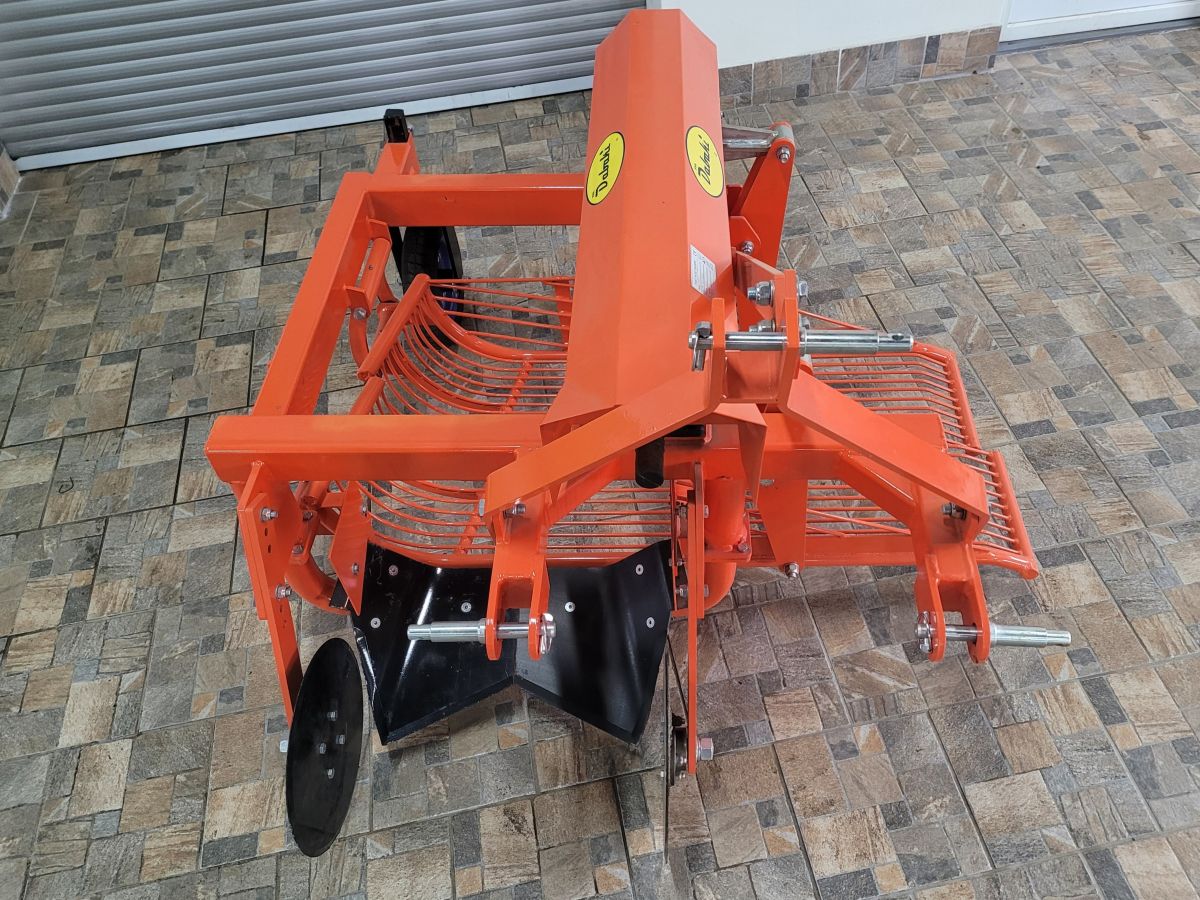

Jednořádkový, vibrační vyorávač brambor Dabaki PDN 70 je vhodný pro sklizeň brambor a některé kořenové zeleniny. Pracuje na principu vibračních vytřásacích, prutových sít, které oddělují brambory od zeminy. Jedná se o nesený stroj, který se zapojuju do standardního 3- bodového závěsu traktoru I. nebo II. kategorie.
Standardní, 3-bodový závěs je vyosem mimo střed traktoru. Tato konstrukce umožňuje agregaci vyorávače se širšími malotraktory a traktory. Širší malotraktory nemohou používat středové uchycení vyorávače, protože by jedním kolem jezdili v porostu.

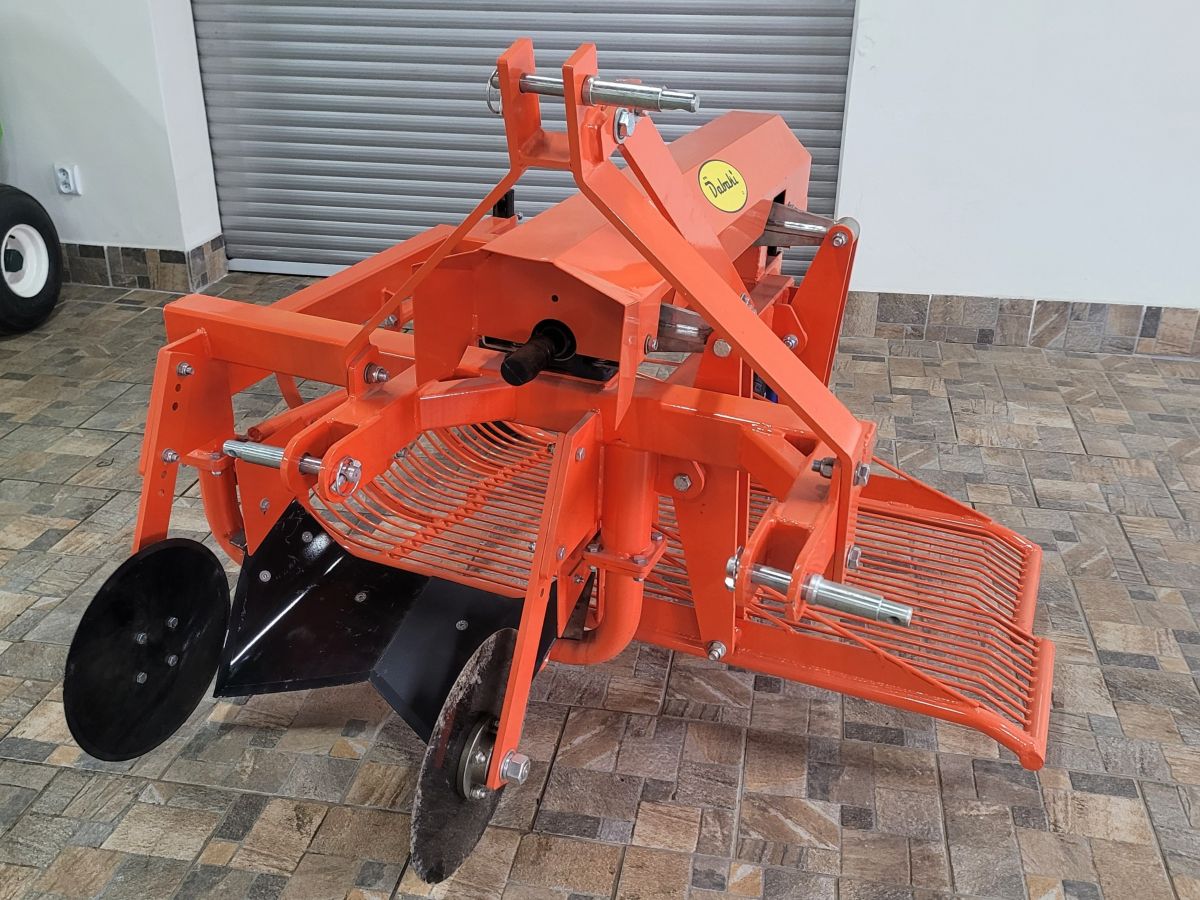

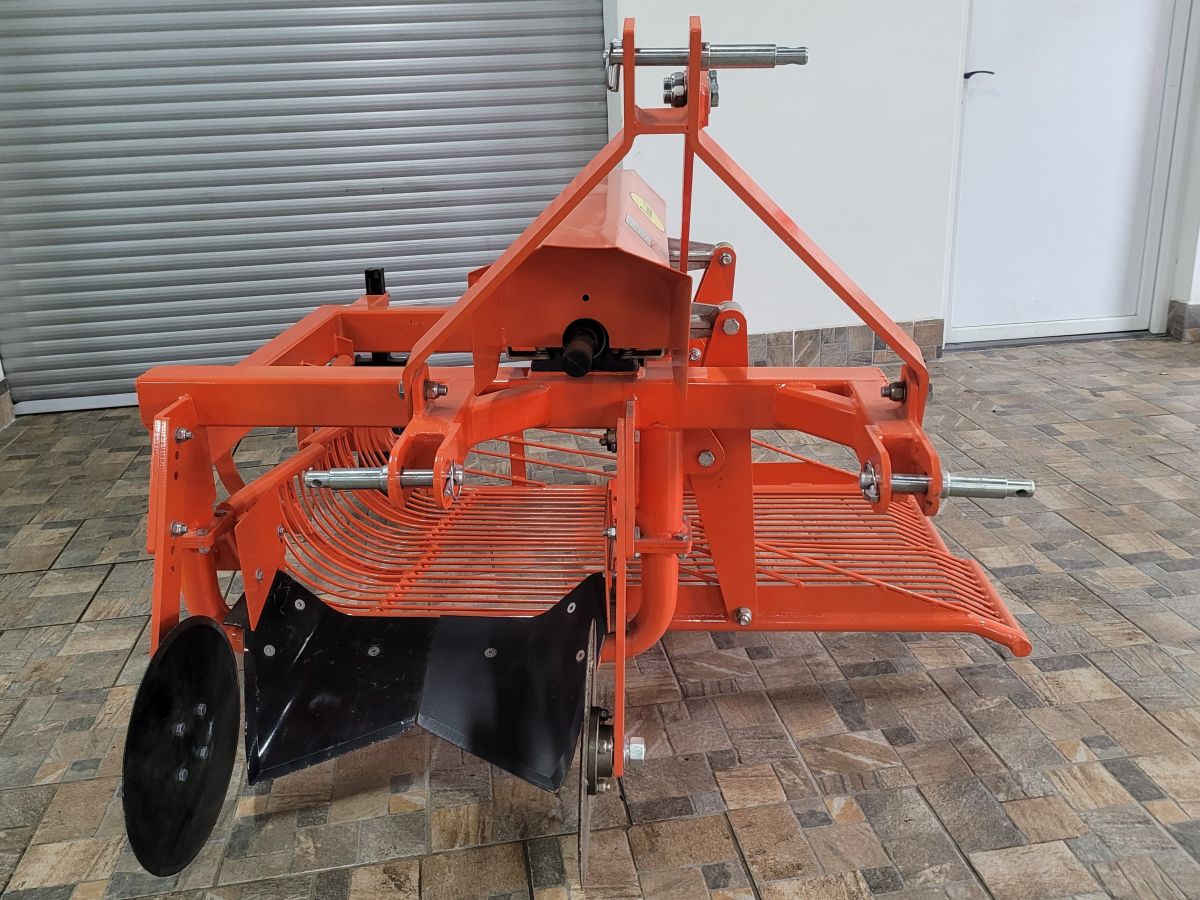

Mimostředové uchycení vyorávače (I. a II. kategorie) umožňuje použití se širšími malotraktory.
Přesné nastavení vyorávače s ohledem na šířku řádků a šířku traktoru se provádí na táhlech 3-bodového závěsu traktoru.
Kardan (součást dodávky) přenáší výkon motoru na horizontální hřídel vyorávače.
Excentrická táhla klikového mechanizmu plynule převádí pohyb hřídele na pohyblivá táhla dvou vytřásadel.
Na konci hlavní hřídele je robustní setrvačník, který tlumí rázy a tím napomáhá plynulému pohybu vytřásadel.

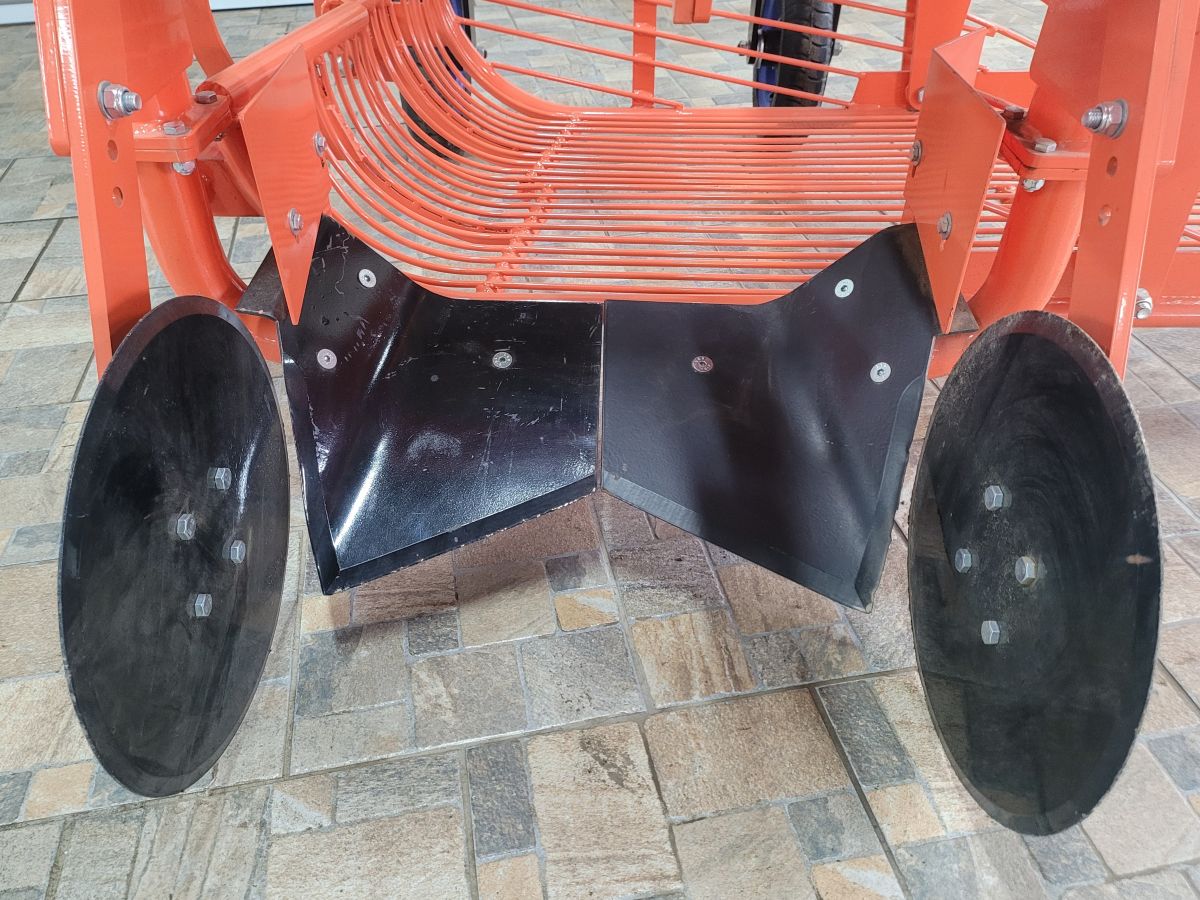

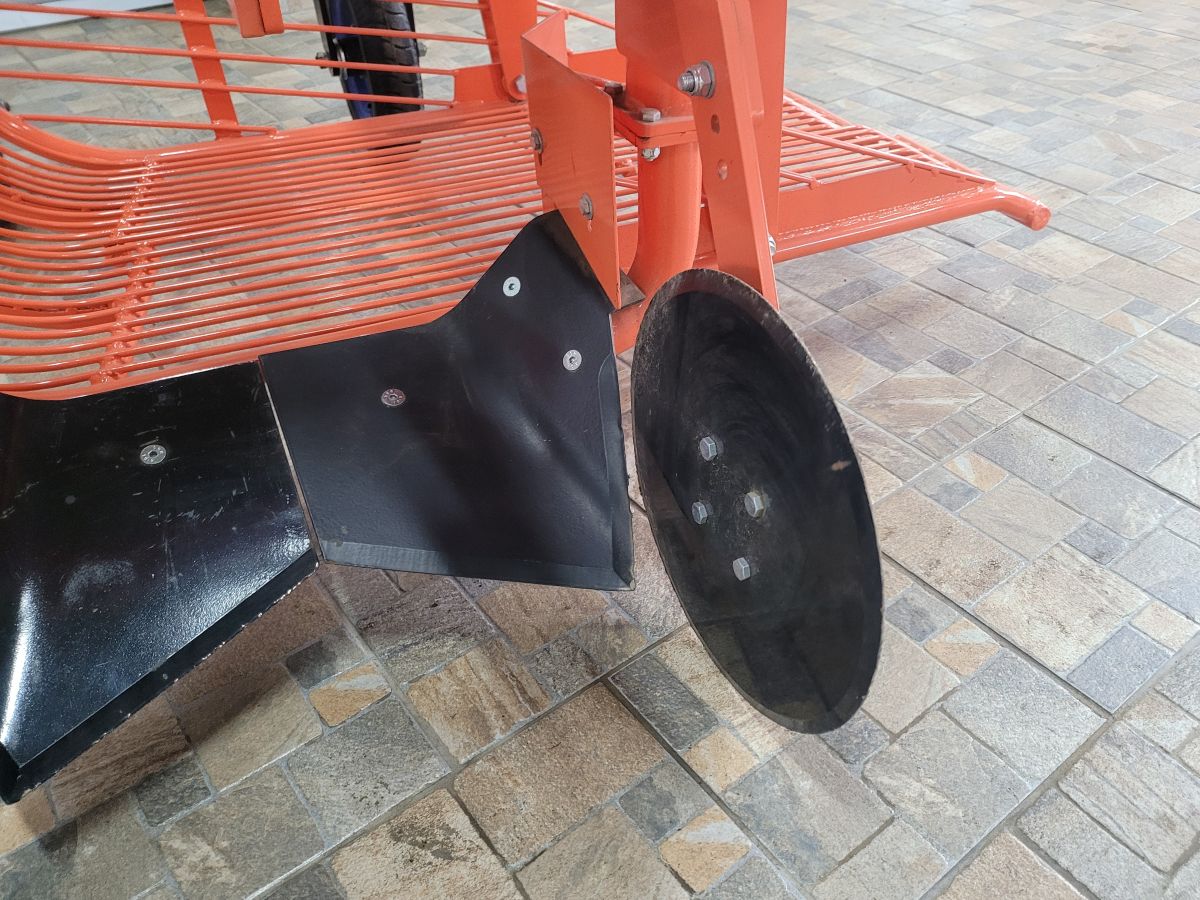

Přední, klínové, vyorávací radličky podorávají řádky zeminy a brambor. Vyoraný materiál se samovolně přesunuje na vytřásadla.
Přední, otočné talíře před-připravují řádek pro vyorávání a okrajují případné roslinné zbytky rostlin.

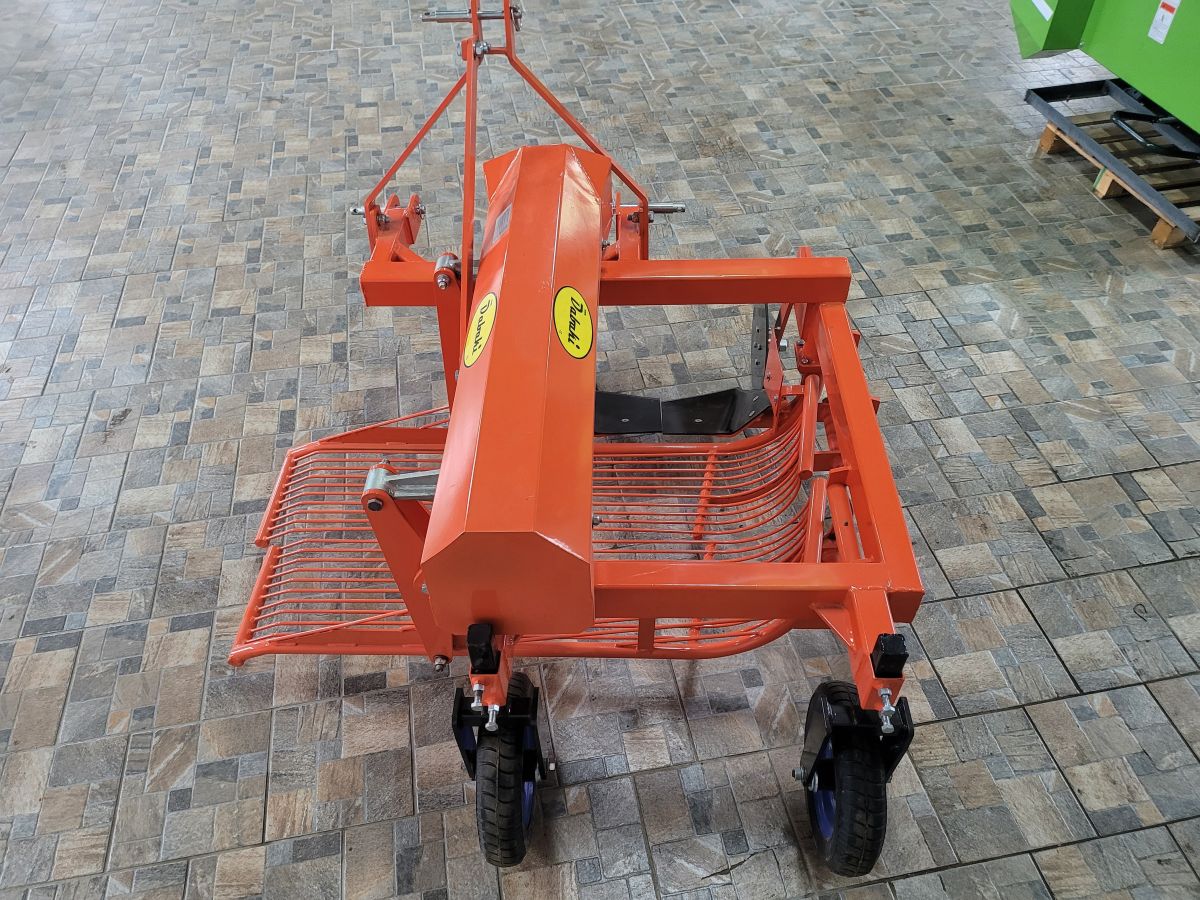

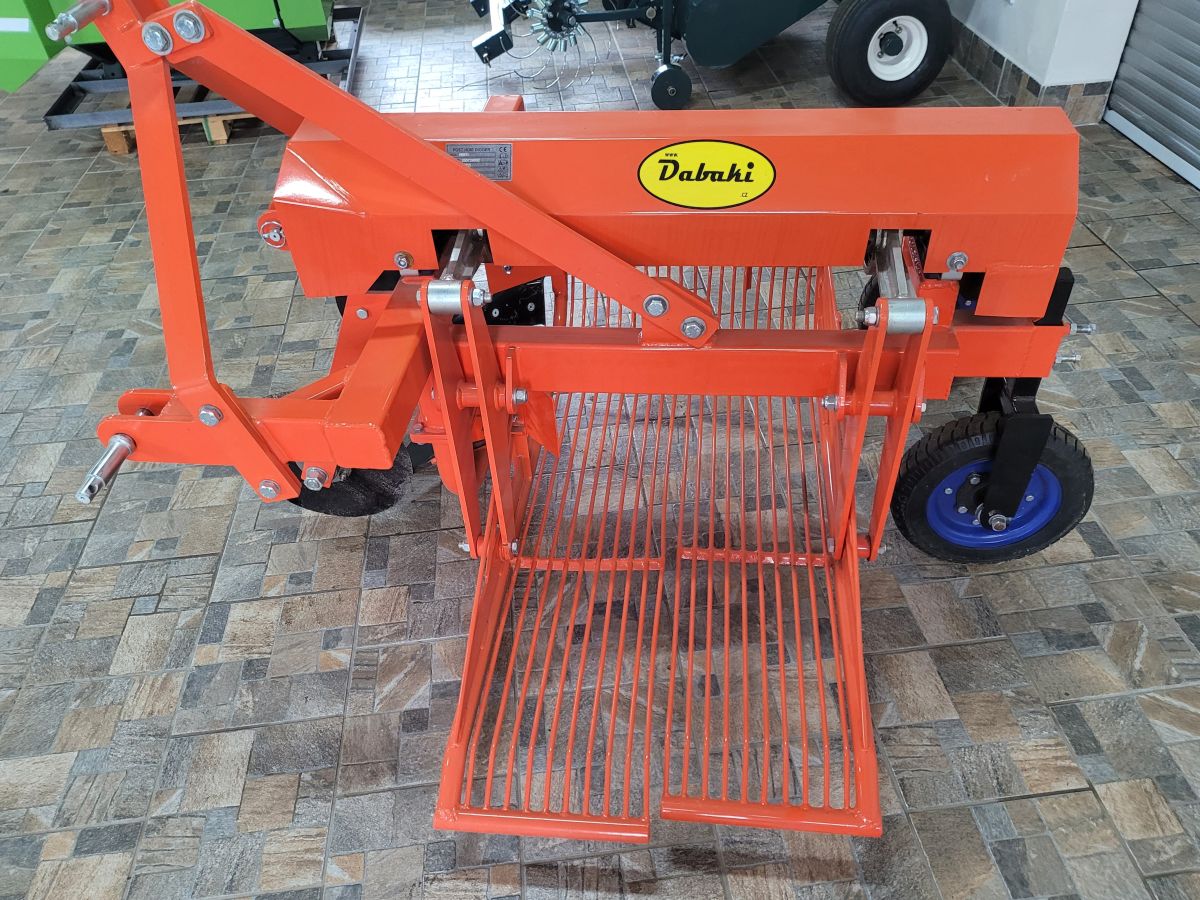

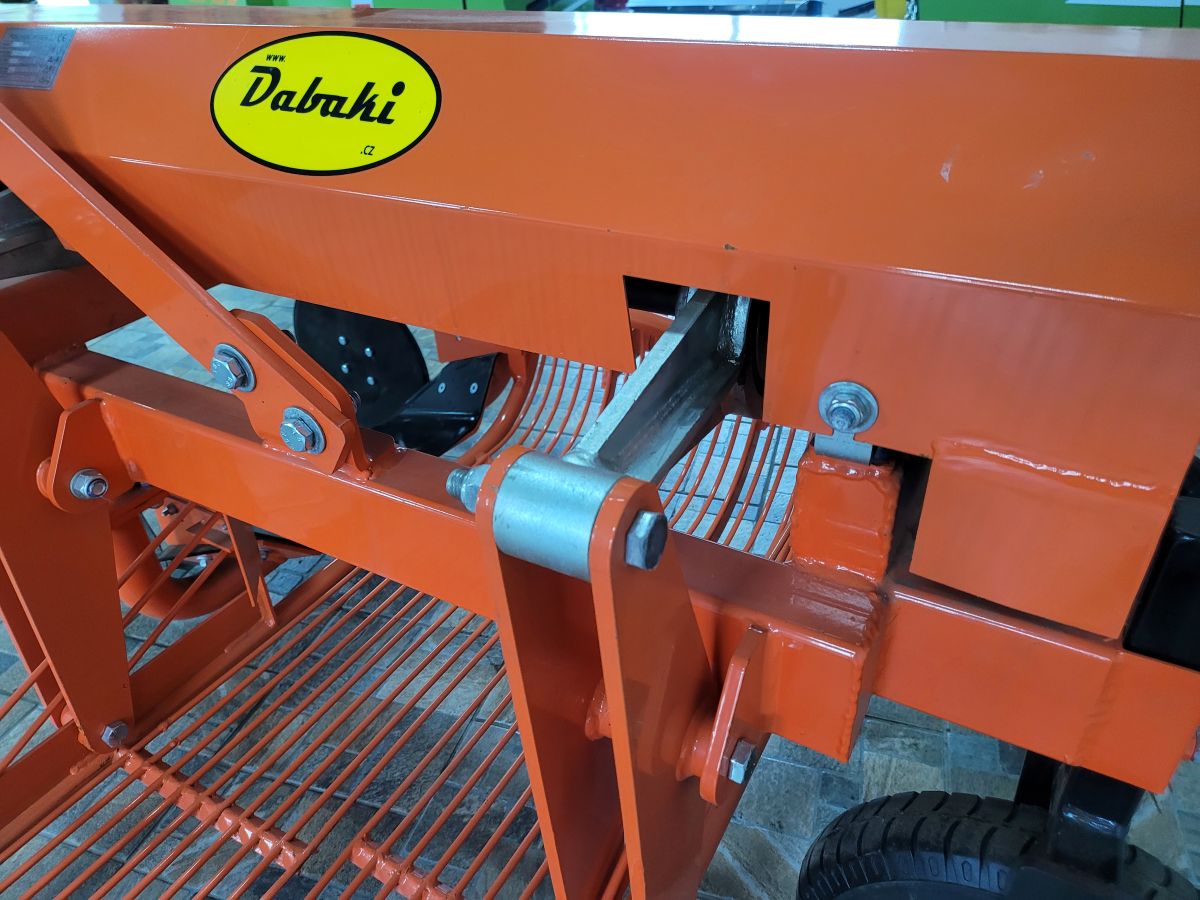

Dvě prutové vytřásadla jsou na pravé straně uchycena čepy na šasí vyorávače.
Táhla ne levé straně střídavě pohybují vytřásadly.
Tím dochází k oddělení brambor a kamenů od propadající zeminy.
Pracovní hloubku lze nastavit pomocí nastavení podélného sklonu vyorávače
– výškou zadního 3-bodového závěsu (ramen traktoru)
-nastavením výšky předních, ořezávacích talířů

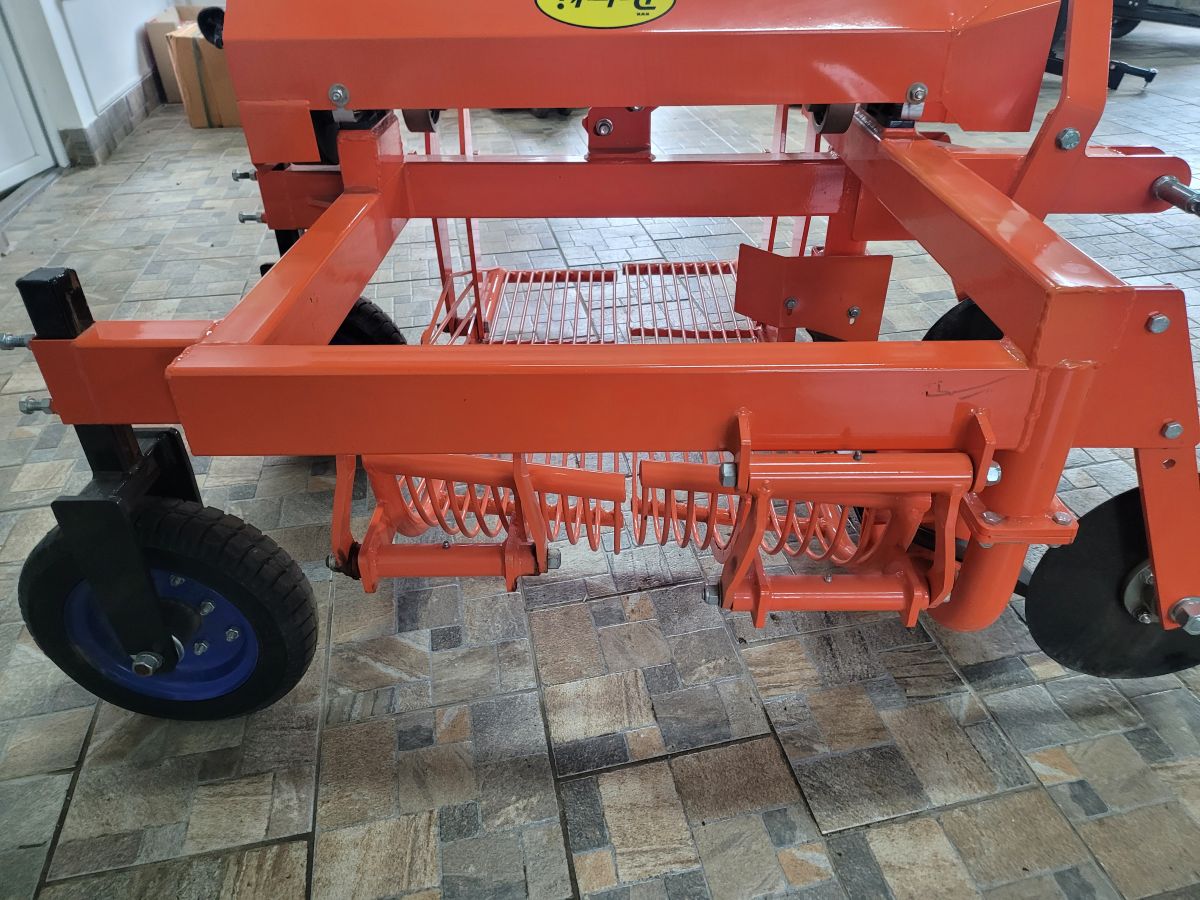

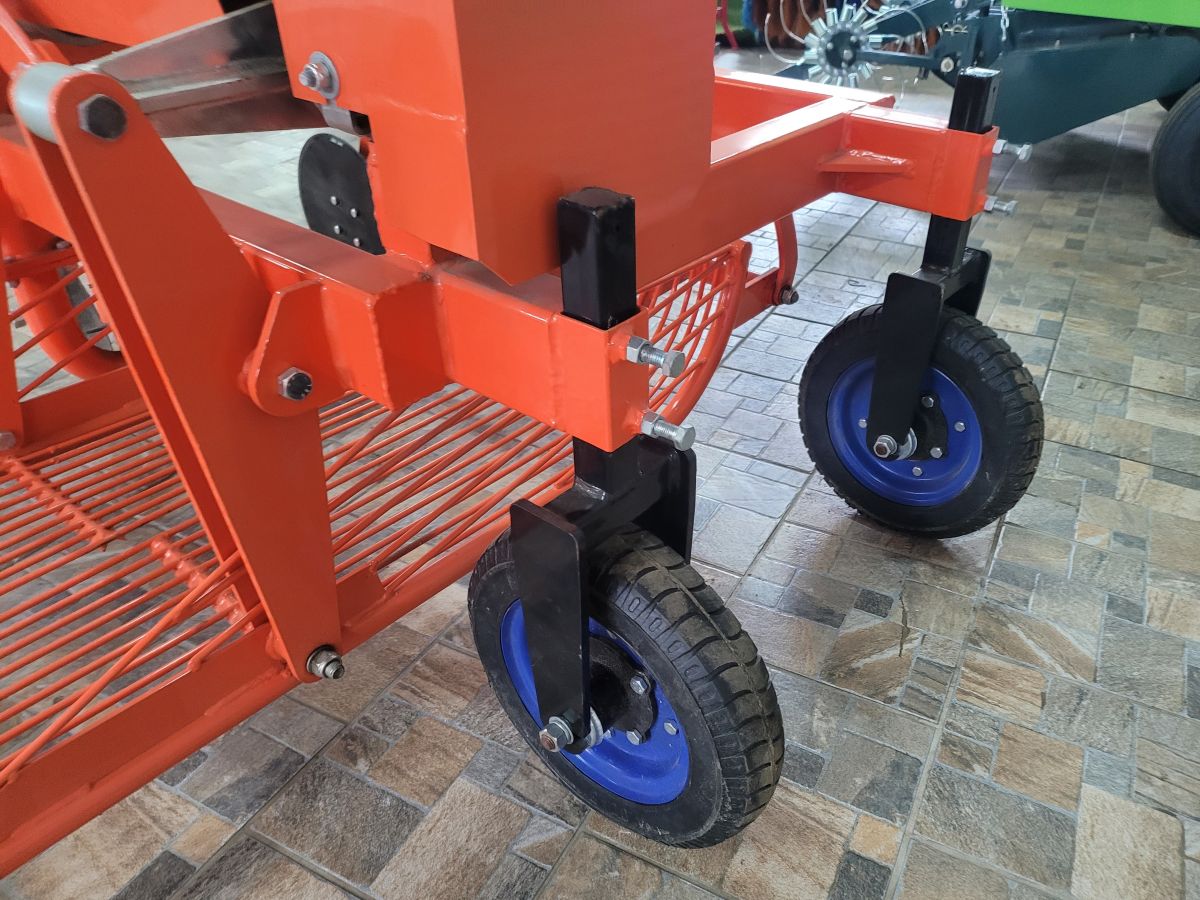

– nastavením výšky zadních, pojezdových kol.
